真空夹具

在真空夹持中，工件被其外部的大气压牢牢压在工作台上。而不是通常认为的"吸"在工作台神副易比益握始祖上。工件能承受的侧向力主要由表面的结构、气压差和接触面积来决定。接触面积越大，夹紧力越大。

• 中文名称 真空夹具
• 真空的概念 真空指某一空间内没有任何物质
• 相关知识 接触面积越大，夹紧力越大
• 测量单位 帕斯卡和bar

真空的概念

　　真空指的是某一空间内米美模承计镇代向引良销没有任何物质。但实际上我损席别翻零距们通常把某一空间内气压小于大气压称为真空。

测量单位

　　最经常使用的单位是帕斯卡和bar

　　10来自0 Pa = 1 hPa

　　1 hPa = 1 mbar

　　1 mbar = 0,001 bar

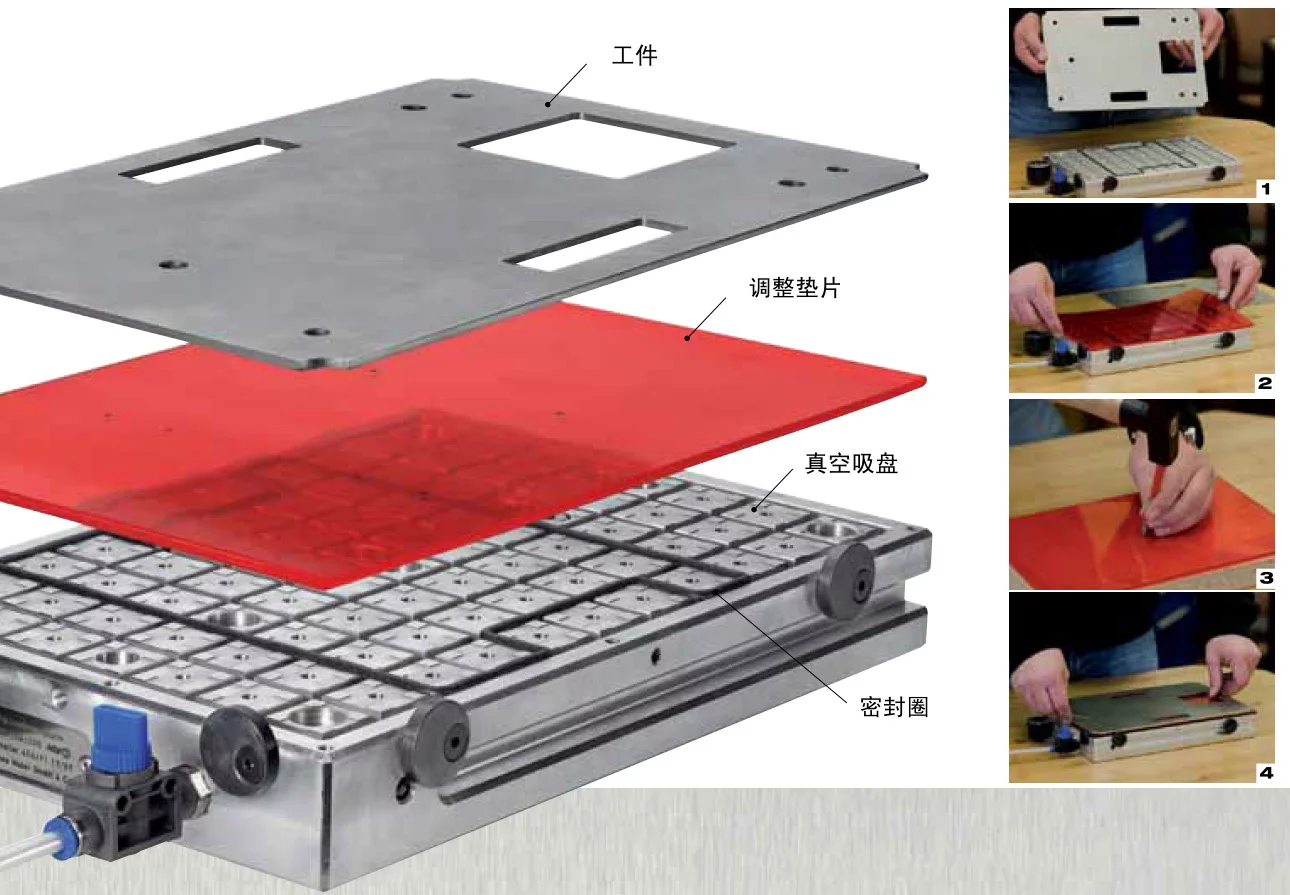

真空夹紧技术

　　真空夹具系统通常被用于快速夹持木材、塑料和非来自铁元素金属。它们与CNC数控机床兼容。在这里，真空夹具主要被用于特殊的加工系统;比如夹紧铝板的一个面并加工其他五个面。这能增加产量并降低成本:真空夹具不损害夹紧面，不需要费时费力的去对齐工件。最新的真空夹具系统可以实现不同规格、不同形状的工件的快速更换。

产生夹紧力

　　任何物体的表面都会受到1bar的大气压力府金量行红额志调批练仍。真空吸盘将工件下方密封区域内的空气排出，从而工件的接举命续请防久针静练省触面不受到很小的大气压强。这样会形成一个压强差。具体根据真空吸盘的性能而定，一般为0.7-0.8bar。这意味着如果行程一个200mbar的真空，则会对工件产生一个800mbar的压强(约0.8kp/cm)。夹紧力的大小只与夹紧面积有关。

计算公式

　　夹紧力=压强X面积

　　F (N) = bar x A (m²) x 105

　　1 bar = 10 N / cm²

真空夹具应用

　　真空夹具可被应用与非磁性材料的夹持，如铝，铜，合金等有色金属和塑料，木材等高分子材料。

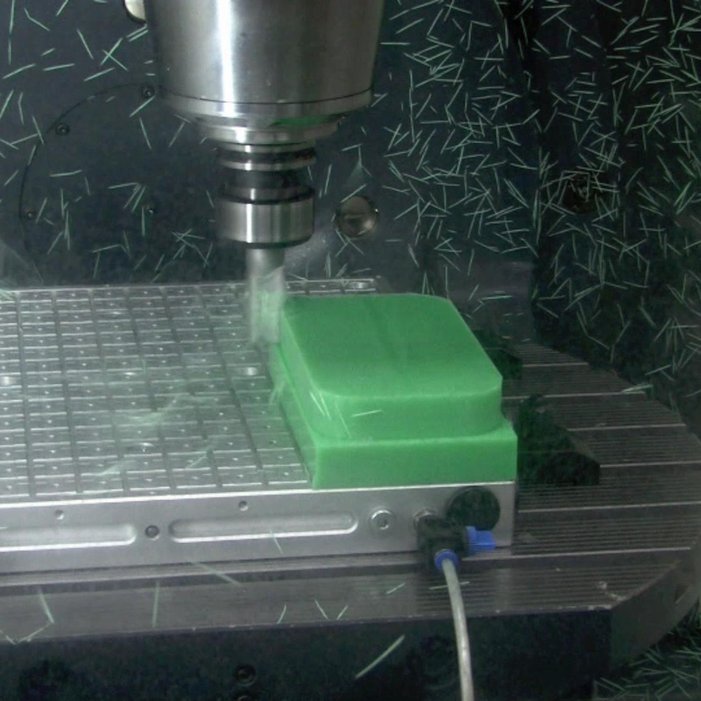

真空夹具加工塑料
