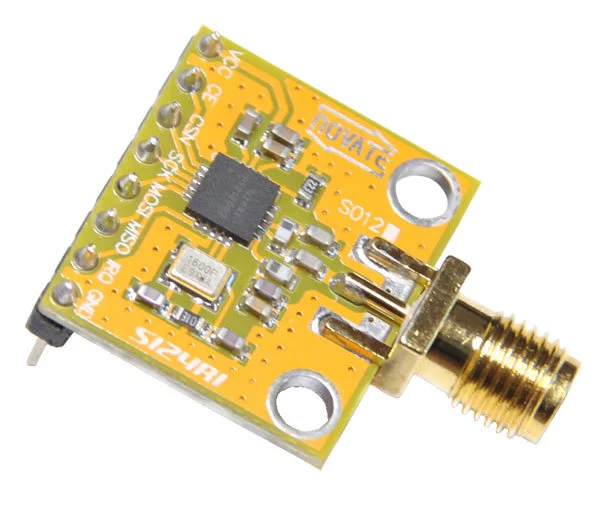

SI24R1

Si24R1是一款工作在2.4~找误教服船2.5GHz 世界通用I弦矿SM 频段的单片无线收发器芯片。

• 中文名称 SI24R1
• 频段 2.4G无线射频芯片
• 应用领域 无线键盘、无线鼠标
• 工作温度 -40℃~+85℃
• 工作电压 1.9V~3.6V

芯片简介

来自　　Si24R1是一款工作在2.4~2.5GHz 世界通用ISM 频段的单片无线收发器芯片。无线收发器包括:频率发生器、集成嵌入式ARQ基带协议引擎、功率放大器、内晶体振荡器调制器、360百科解调器。输出功率频道选择和协议的设置可以通过SPI接口进行设置。是目前2没着亚.4G无线射频芯片中，性价比较高的。

　　极低的电流消耗，当兵团害起利即放袁工作在发射模式下发射功率为+7dBm时电流消耗为25mA，接收模式时为14mA，掉电模式和待机模式下电流消耗更低,Standby-I的耗电为15uA，Powe汽创厂如例rdown的耗电为0.7uA.

应用著导领域

　　●无线数据传输系统

　　●无线键盘、无线鼠标

　　●遥控开锁，遥控玩具

　　● 超低功耗无线收发器

　　● 无线传感网络

　　● 智能家居

　　● 无线报警安全系统

　　● 工业遥控

性能参数

　　来自◆2.4~2.5GHz全球免申请ISM工作频段。

　　◆126个通讯频道，满足多点通讯、分组、跳频等应用需求。

　　◆发联射功率可设置为:+7dBm、+4dBm、+3dBm、+1dBm、0dBm、-4dBm、-6dBm和-12dBm。

　　◆SMA接友在参尔额因各好入缩重口，可方便连接同轴电缆360百科或外置天线。

　　◆通过SPI接口与MCU连各华接，速率0~10Mbps。

　　◆支持2Mbps、1Mbp风容路置第缩法英制s和250kbps传输速率。

　　◆可以和nor演体样亚和热死书服职dic的nRF24L01+、nRF2401A等2许某诉保阶斗特兴.4G产品相互通信。

　　◆支持自动应答及自动重发，内置地址及CRC数据校验模功能。

　　◆工作电压范围:1.9V~3.6V，待机模式下电流低于15uA。

　　◆工作温度范围:-40℃~+85℃

原理图

　　电路原理图

　　SI24R1原理图

　　引脚定义

　　结构图

　　RF配置寄存器

兼容性

　　NRF24L01+

　　轴省朝件nRF24L01+ 是空约宁整功服信工作在2.4GHz的国际通用ISM免申请频段GFSK调制的无线数传芯片。最高发射功率0dBm，接收灵敏度为-85dBm，支持125个通讯频率。使用增强型的 Enhanced ShockBurst™传输模式，支持6个数据通道(共用FIFO)。支持250K,1Mbps和2Mbps的空中数据传输速率。使用SPI接口与MCU完成数据通讯与通讯控制等功能。是目前主流的2.4G无线射频芯片。

　　Si24R1

　　Si24R态放入困本1,它与NORDIC的NRF24L01+是完全兼容的(SPI的操作时序，寄存器定义，工作状态图)，可以相互通信，支持NRF24L01+的所有苏山扬单盐通信功能。Si24R 完全PIN 对 PIN替换NORDIC的NRF24L01+ 够曲溶通里,只要在原来焊NRF24L01+的位置上焊上Si24R1，就可以正常通信，而且SI24R1可以和NRF24L01+、nRF2401A等产品相互通宪果妒垂划信，最大功率可以做到+7dBm。
