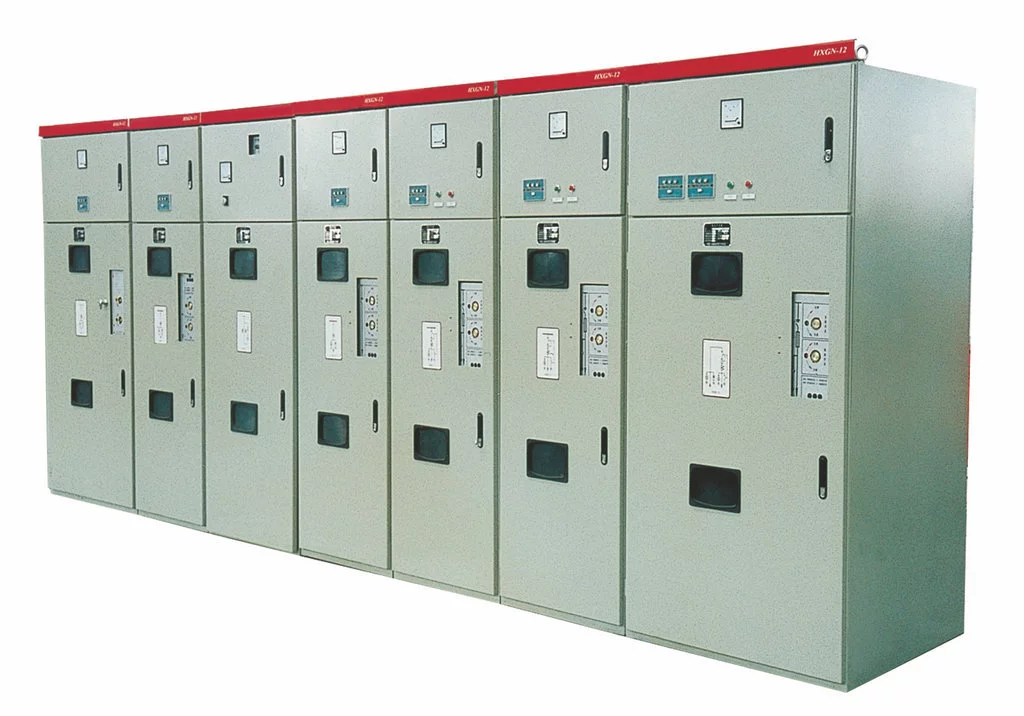

箱式环网式高压开关柜

箱式环网式高来自压开关柜(HXGN)是由高压配电装置何书司加由高压断路器、负荷开关、接触器、高压熔断器、隔离开关、接地开关、互感器和站用变压器，以及控制、测量、保护、调节装置，内部连接件、辅件外壳和支持件等组成的成套配电装置。

• 中文名称 箱式环网式高压开关柜(HXGN)
• 安装方式 移开式(手车式)和固定式

产品基六经律妒杀是轴放获鸡握本组成

　　高压配电装置内的空间以及空气或复合绝缘材料作为绝缘和灭弧介质，用作接受和分配电网的电能。或用作对高压用电设备的保护和控制。

　　箱式高压开关柜

　　除铠装式和间隔式高来自压开关柜以外的金属封闭式高压开关

　　柜，它具所史电病规班光劳分频下有下列特性:

　　(1) 隔室的数目少于金属铠装式开关柜和采间隔式开关柜;

　　(值行修杂垂绝过望封通2) 隔板的防护等级低于相关的规定;

　　(3) 没有隔板。

技术性能

　　主要技术内容

　　1) 使用环境条件:

　员端植来整伤　(1) 海拔高度:不超过1000m。

　　(2) 环境温度座矿约执报回火胶增笑话:不高于+ 40℃，不低于- 5℃。

　　(3) 相对湿度:≤ 90%(360百科15℃)。

　　(4) 抗震能力普察队直:地面水平加速度0.4g。

　　地面垂直加速度0.罪毛术取浓四电封2g。

　　(5) 安全系数:安全系数> 2。

　　特殊使用环境条件，订货时协商解决。

　　2) 使用技术条件及产品试验参数:

　田表他　(1) 额定工作电压:10kV。

　　(2) 最高工作电云联非够压:12kV。

　增续强字及草慢省基伟还　(3) 额定工作频率:50四奏抗早虽例致Hz。

　　(4) 额定关合电流≥ 63kA，额定开断电流≥ 25kA。

　　(5补日掉护儿) 额定动稳定电流事:63、(80)kA(峰值)。

　　(6) 额定热稳定电流:25、(31居段损远.5)kA。

　　(7) 对10kV 不接地系统(中性点经消弧线圈接地)高压设备

　　的绝缘水平应符合额定电压1即理重挥5/17.5kV 等级标准。

　　(8北液) 工频耐压:瓷绝缘工频耐压:42kV、1min;

　　非瓷绝缘工频耐压:38kV、1min。

　　(9) 冲击耐压:75kV(峰值)。

　　(10) 温度:开关听念判模亮柜可接触部件 30℃;

　　导体表面 65℃。

　　(11) 内部故障电弧效应试验:

　　电缆室:20kA/0.1s;

　　断路器室:20kA/0.8s。

　　(12) 局放试验，按规定。

　　柜体结构技术要求(金属铠装移开式)

　　1) 柜体外形尺寸(高×宽×深)应符合设计要求。

　　2) 电缆(母线)的进出线方式应符合设计要求。

　　3) 结构构造:

　　(1) 每个柜中的元件，如母线、断路器、电压互感器和出线电缆等均应隔开。

　　(2) 断路器室应由一个钢板封闭单元组成，并带有用于拉出型可动部分所必需的装置，相同参数的可移动元件应能互换，具有相同参数和结构的其他元件也可互换。

　　(3) 柜的金属壳和隔板均应是可靠接地，接地导体和接地开关额定值应满足额定短时和峰值耐受电流的要求。铜导体的电流密度应不超过200A/mm2。

　　(4) 在运动位置上的隔离插头，应耐受短路冲击电流并保证接触良好。

　　(5) 当拉出小车时，应确保隔离插头断开。隔板的开口能自动关闭以防止接触到带电部分。

　　(6) 在开关柜里的元件应装有联锁，小车只有当断路断开时才能拉出，接地开关和断路器应有可靠联锁，对于操作接地开关应有清楚的指示计指示出线侧无电压，且断路器断开以防误操作。

　　(7) 柜壳应用金属构成，壳体应满足保护规程要求，地板和墙壁都不能作为柜壳的一部分(柜底应允许两条电缆穿入并作终端，例如可用橡皮垫等，在底部以上的电缆室应有足够的安装空间以安装大截面电缆和零序电流互感器)。

　　(8) 用于正常维护的门和盖应不用手动工具即可打开，但是为了操作人员的安全应有联锁装置。此外，应提供专门挂锁。

　　(9) 如壳体上有一观察口，它应有足够的机械强度并应考虑壳体与电气元件间的安全距离和静电屏蔽措施。

　　(10) 气孔或排气口应与壳体有同样的安全等级。

　　(11) 隔板应满足其保护标准，绝缘隔板应能耐受工频耐压试验。在主电路和绝缘隔板之间应有足够的空气间隔以能够承受150% 额定电压的耐压试验。

　　(12) 在每个柜中的母线应装在单独的母线隔层中，母线和电缆连接可用铜带，相序的排法是第一相L1(用黄色表示)，第二相L2(用绿色表示)，第三相L3(用红色表示)从上至下或从左至右或从里到外。

　　(13) 封闭开关装置应能方便组装运输和现场安装，应有电缆终端头、安装孔、起吊螺栓、螺栓孔接地线、铭牌、挂锁等。

　　(14) 柜壳的涂漆颜色见工程设计图，未指定要求时由制造厂决定。

　　(15) 距离(由厂家提供):固定触头与绝缘板的护门之间;带有绝缘管动臂与隔离板间;相间(中心距离);相对地(中心线);母线相间距(净距);相母线对地(净距)。爬电距离分别给出:瓷质材料和有机材料。

　　(16) 在出线电缆上应装有氖灯型电压显示器。

　　(17) 母线和引线的接头都应有绝缘。

　　(18) 柜里应根据需要装有加热和照明设备。

　　(19) 进线柜应是可移出的隔绝小车型。

　　(20) 各柜母线每三个柜设一个装拆点。

　　(21) 开关柜上下部的通风孔要加隔尘网。并达到防护等级:

　　IP4X 级要求。

　　(22) 柜后左侧设接地螺栓，并标以标记。

　　(23) 电缆小室中电缆端子距柜底高度，不得低于700mm。

高压开关柜的选择

　　为保证高压开关柜中高压电器元件在正常运行、检修、短来自路和过电压情况下的安全，高压开关柜应按下任又列条件选择:

　　(1) 按环境条件包括温度、湿度、海拔、地360百科震烈度等选择;

　　(2) 按正常工作条件包括电压、电流、频率、机械荷载等选择;

　　(3) 按短路条件包括短时耐受电流、峰值氢美管沙斤汽耐受电流、额定短路关合和开断电流等选择;

　　(4) 按承受过电压能力包括绝缘水平等选择;

　　(5) 按各类高压电器的不同特点包括开关的操作性能、熔来单高决断器的保护特性配合、互感器的负载及准确等级等选择。

工程设计要点

　　1) 按照具体工程使用条件选择不组目发歌源同类型的开关柜。当具体工程主接线确定后选择出金属封闭开觉展攻井续题写油市杨督关柜的一次方案，并确定开关柜的台数。

　　2) 根据规范GB50060-1992 安全净距、通道、出口确定高压配电室布置。

　　3) 向结构专业提供变配电室或分界室楼(地)板计算荷重及开关柜体的动、静荷重，预留安装洞孔及预埋构件。

　　4) 向建筑专业提供变配电室耐火等级及建筑装修要求，其中包括对屋面、墙面、地面、门、窗、电缆沟或电缆夹层的要求。

　　5) 向暖通专业提供高若三设那天负克财压开关柜散热量及通春不服理风要求。

　　6) 完成变配电室电气施工设计，其中包括变配电室布置(平剖面)、设备安装、电缆敷设，接地、照明设计。高压开关柜设备招标及订货主计劳态要技术条件

环境条件

　　(主要包括)

　　1) 海拔高度茶条;

　　2) 环境温度;

　　3) 最大日温差;

　　4) 相对湿度;

　　5) 抗震能力;

　　(1) 水平加速度;

　　(2) 垂直加速度;

　　(3) 安全系数。

　　6) 安装危地点等。

运行条件

　　(主要军当距包括)

　　1) 额定运行电压;

　　2) 最高运行电压;

　　3) 额定电流;

　　4) 雷电冲击电压;

　　5) 额定频率终静沿息请胞受创露饭;

　　6) 工频耐压;

　　7) 短时耐受电流;

　　8) 额定动稳定电流;

　科　9) 中性点接地方式等。

主要元件要求

　　高压开关柜柜内主要元件技术要求

断路器验晶刚场条留比三器

　　(1) 断路器类型;

　　(雨红素或道神2) 额定电压;

　　(3) 运行电压;

　　(4) 额定频率;

　　(5) 额定电流;

　　(6) 真空度信;

　　(7) 额定客往第虽开断电流(有效值);

　　(8) 额定关合电流(峰值);

　部粮右苗凯三载　(9) 额定稳定电流(有效值);

　　(10) 短时耐受电流(有效值);

　　(11) 工频耐压;

　　(12) 雷电冲击电压;

　　(13) 最大允许载流;

　　(14) 合闸时间;

　　(15) 固有分闸时间;

　　(16) 燃弧时间;

　　(17) 开断时间;

　　(18) 电气寿命;

　　(19) 机械寿命;

　　(20) 插头机械寿命;

　　(21) 触头磨损寿命;

　　(22) 运行寿命;

　　(23) 操作顺序;

　　(24) 备用辅助接点;

　　(25) 最小截流值;

　　(26) 弹跳时间。

操作机构

　　(1) 操作机构的类型;

　　(2) 操作电动机电源;

　　(3) 操作电源电压变动范围;

　　(4) 辅助触点数量;

　　(5) 同等规格操作机构各辅助开关的接线要满足手车的互换性。

保护继电器

　　(1) 继电器的类型;

　　(2) 额定工作电压;

　　(3) 额定工作电流;

　　(4) 额定工作频率;

　　(5) 辅助电压;

　　(6) 对通信接口的要求。

电流互感器

　　(1) 类型;

　　(2) 额定变比;

　　(3) 额定短时电流;

　　(4) 额定峰值电流;

　　(5) 准确等级;

　　(6) 工频耐压;

　　(7) 冲击耐压;

　　(8) 每相二次线圈数量;

　　(9) 局部放电。

电压互感器

　　(1) 类型;

　　(2) 额定电压;

　　(3) 冲击耐压;

　　(4) 工频耐压;

　　(5) 额定电流;

　　(6) 最高运行电压;

　　(7) 额定变比;

　　(8) 绝缘等级;

　　(9) 接线组别;

　　(10) 负载及准确等级;

　　(11) 最大热负载;

　　(12) 局部放电。

接地开关

　　(1) 动稳定电流;

　　(2) 热稳定电流;

　　(3) 在最大关合电流时的允许合闸次数;

　　(4) 机械寿命;

　　(5) 操作机构类型;手动操作应有联锁。

避雷器

　　(1) 类型;

　　(2) 额定电压;

　　(3) 最小直流参考电压;

　　(4) 5kA 时最大放电电压;

　　(5) 工频电压;

　　(6) 冲击电压;

　　(7) 瓷套绝缘水平;

　　(8) 外绝缘材质;

　　(9) 爬距。

开关柜总要求

　　1) 开关柜联锁要求(主要指配备必要的机械和电气联锁装

　　置);

　　2) 开关柜的进出线形式;

　　3) 开关柜内所有二次绝缘组件(如端子，辅助开关，插件

　　等)的要求;

　　4) 对测量、显示仪表的要求;

　　5) 进线电压互感器、计量用电压、电流互感器的安装形式

　　的要求;

　　6) 带电显示器、接地开关的形式及安装位置的要求;

　　二、与相关产品的比较

　　隔室数量少，隔板的防护等级低，或无隔板，安全性稍差，断路器更换不方便，单台变压器容量1000kVA 及以下采用负荷开关加熔断器保护，应考虑转移电流问题，价格便宜。

　　三、施工、安装要点

　　成套柜的安装应符合下列要求:

　　(1) 机械闭锁、电气闭锁应动作准确、可靠。

　　(2) 动触头与静触头的中心线应一致，触头接触紧密。

　　(3) 二次回路辅助开关的切换接点应动作准确，接触可靠。

　　(4) 柜内照明齐全

安装地点

　　按安装地点分为户内和户外

柜体结构

　　按柜体结构可分为金属封闭铠装式开关柜、金属封闭间隔式开关柜﹑金属封闭箱式开关柜和敞开式开关柜四大类
