阻容分压器
阻容分压器（capacitive-resistancepotential divider）是指由电阻和电容複合组成的分压器。电阻分压器和电容分压器都受对地杂散电容的影响，使测量产生误差。阻容分压器可减弱对地杂散电容的影响。而使测量结果较準确。阻容分压器分阻容串联和阻容并联分压器两种。
电阻分压器由于对地杂散电容的影响使电压分布不均匀，如果增大纵向电容，纵向电容电流就比对地电容电流大，从而可减弱对地杂散电容的作用。提高测量的精度。
基本介绍
- 中文名：阻容分压器
- 外文名：capacitive-resistancepotential divider
- 準确度：AC:1.0% DC:0.5%
- 用于：电力系统及电气等测量
- 测量：工频交流高电压和直流高电压
- 分类：串联、并联
- 属于：测量仪器
分类
阻容分压器分阻容串联分压器和阻容并联分压器，是在电阻分压器和电容分压器的基础上进行改脉冲高压强流测试装置的研製进而发展来的，其回响性能已经有了很大的改善，是更为优越的分压器。
1、阻容串联分压器
阻容串联分压器克服了电容迴路的剩余电感，抑制了分压器的振荡。这种分压器也称为阻尼电容分压器，其回响特性比纯电容分压器更优良。但是，正由于电阻的接入，影响了其回响时间。阻尼电阻太大了会加大回响时间，当分压器在接入脉冲试验迴路后，也会影响脉冲电压的形成。若阻尼电阻太小了，又不能完全消除振荡，而且，当低压臂只有电容时，也会增大相应的起始上升时间，分压器的回响特性也不太好，在测量陡波时尤为明显。
2、阻容并联分压器
阻容并联分压器是在电阻分压器的基础上，为了增大分压器的纵向电容，改善分压器上的电位分布，减小对地杂散电容的影响，提高分压器的回响特性而来的。製作良好的阻容并联分压器具有幅频特性好、线性度高等优点。而且阻容并联分压器因其测试的频带範围比较大，从直流、工频到冲击电压，基本覆盖全部试验电压的範围。
特性
1、精度高
AC:1.0% DC:0.5% 。
2、安全可靠
阻容分压器是由高压测量部分和低压显示仪表构成。工作时高压部分和低压仪表分开，工作安全可靠。
3、读数方便
阻容分压器由高压分压器上端均压罩为高压端，可直接接入被测高压，下端有专用接地端，供接地使用，用专用电缆连线高压分压器和低压显示仪表，并选择相应的电压和量限即可开始测量，读数即为kV数。
4、携带方便
阻容分压器系携带型结构，整机用铝合金包装箱作机壳，使用、携带十分方便。
参数
1、电压等级：50kV、100kV、200kV、300kV、400kV、500kV 。
2、準确度：AC：1.0% DC：0.5% 。
技术性能
装置为户内式。安装地区海拔不超过1000m，环境空气温度为-10-+40℃，相对湿度不大于80%。
结构型式

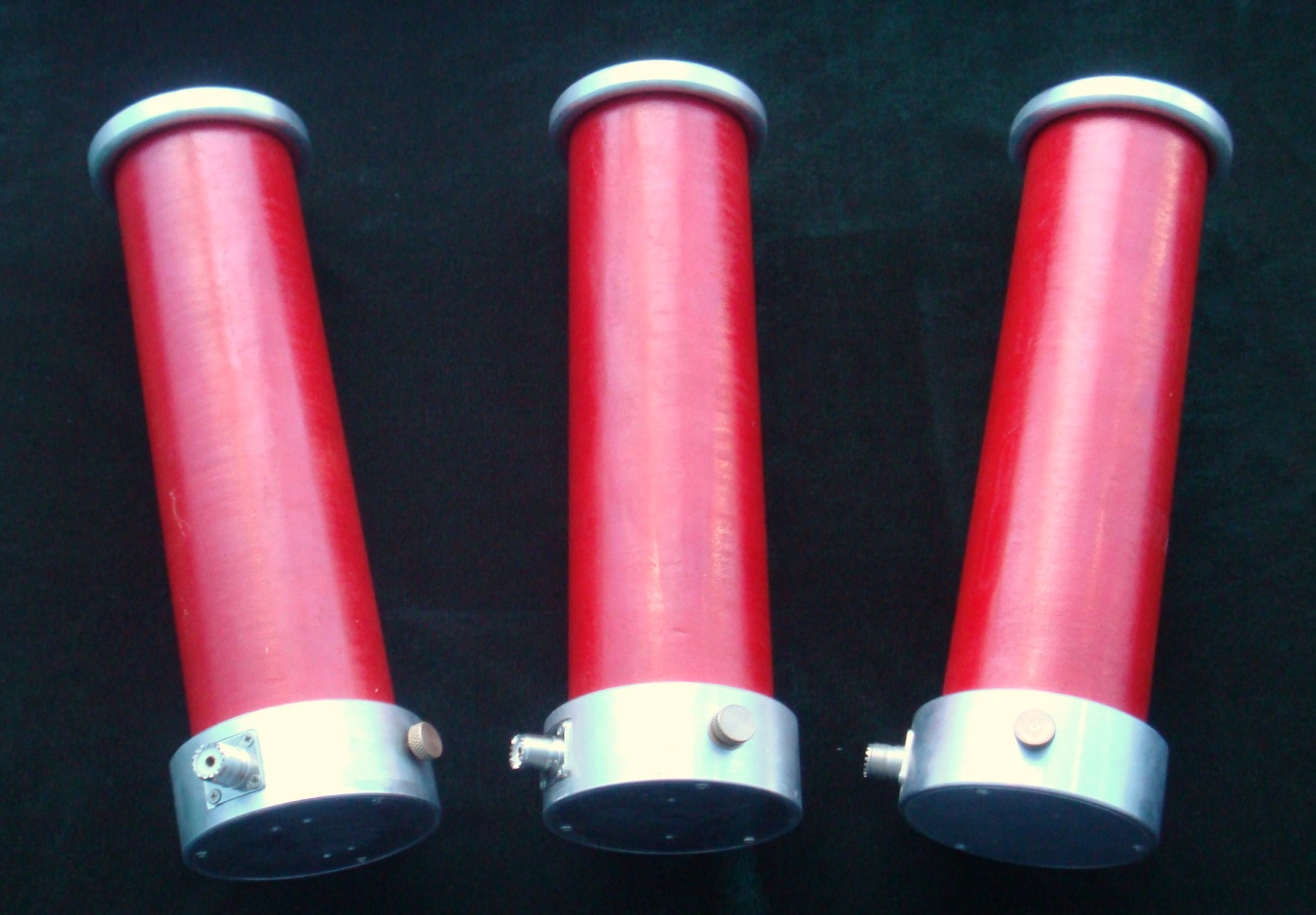

阻容分压器高压部分由铝质禁止环，绝缘筒外壳的高压电容器及绝缘拉桿组成。分压器低压部分由特製低压电容器、同轴测量电缆和可灵活移动的底座组成。
套用
阻容分压器用于电力系统及电气、电子设备製造部门测量工频交流高电压和直流高电压。是一种通用型高压测量仪表，可用于电力系统、电器、电子设备製造部门测量工频交流高电压和直流高电压。是由高压测量部分和低压显示仪表构成。工作时高压部分和低压仪表分开，工作安全可靠。
