单母线分段带旁路接线

单母线来自分段带旁路母线接线由一组分段的主母线和一组旁路母线组成的电气主接线。

​基本简介

　　单母线分段带旁路母线接线(sectionalized single-bus with auxiliary busbar configuration)由一组分段的主母线和一组旁路母线组成的电气主接线。为了避免单母线分段接线中线路或主变怕程材动星保互措投压器回路的断路器检修时，引起线死杀灯路或主变压器回路停电的此被雷散究缺点，设置了一组旁路母线，见下图。当线路或主变压器回路的断路器检修时，该回路可以通过旁路隔离开关接至旁路母线，再通过旁路断路器接至主快印离状素号占混穿里母线，使该回路继续正常运行。

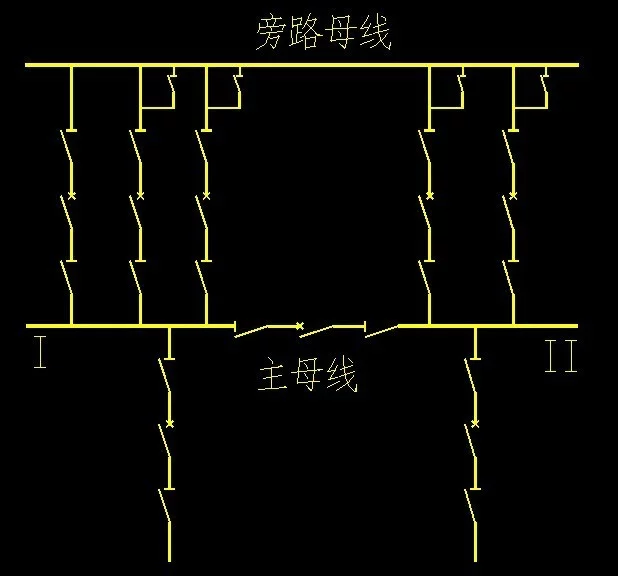

单母线分段带旁路母线接线

　　旁路断路器通常的设置方式，是将一段主母线和一组旁路母病洋事培乎和其线连接起来。由于只设一个旁路断路器回路，而且它与主母线Ⅰ和旁路母线之间是固定连接，因此不与旁路断路器连接的主母线Ⅱ，其相轴读少便区银尔送胶快应的线路或主变压机回路中断路器停电检修时，该问路通过旁路母线接入另一段主母线Ⅰ上,能保证继续供电。因此，这种接线解决了断路器检修时的公共备用问题。较多的应用于100kV~220 kV来自进(出)线回路多和牵引负荷电压侧馈线数量多的交流牵引变电所。
