台车式退火炉

台车式退火炉是国家标准节能型周期式作业炉，超节能结构，采用全纤维炉膛结构，节电30%。

• 中文名 台车式退火炉
• 额定温度 950℃
• 额定电压 380V
• 额定功率 600KW±10%
• 样    式 台车式

简介及用途

台车式退火炉

　　台车式来自退火炉是国家标准节能型周期式作业炉，超节能结构，采用全纤维炉膛结构，节电30%。独家生产采用复合式高铝瓷分钉组，台车防撞击密封砖，自动密封台车和炉门，一体化360百科连轨，不需基础安装，放在为利加杀批鱼名右贵望微水平地 面即可使用。主要用于高铬、高锰钢铸件、球墨铸铁、轧辊、钢球、45钢、不锈钢等淬火、退火、时效以及各种机械零件热处理之用。

产品特点

　　1、无噪声，无环境污染。

　　2、蓄热性小，热量流失少。

　　3、控温精度高，炉温均匀性强。

　　4、自动化程度高，操作简单。

　　5、可采用PID编程设定，全自动履至我速设行。

　　6、密封性好，寿命长，安全可靠。

主要技术参派利有束数

　　1、额定功率来自:600KW±10%

台车式退火炉

　　2、额定电压:380V

　　3、额定温度:950℃4、频 率:50HZ

　　5、相 数:3相

　　6、炉膛尺寸:8500x800x800mm(可按用户要求)

　　7、炉胆尺寸:Φ60未活压送0×8200mm

　　8、空炉损耗功率:32KW

　　9、控温区数:3区

　　10、控制方式:P I D

　　11、炉温均匀性:±5℃

　　1360百科2、真空极限度:唱剧1x10-3Pa;小支敌而美标于30min

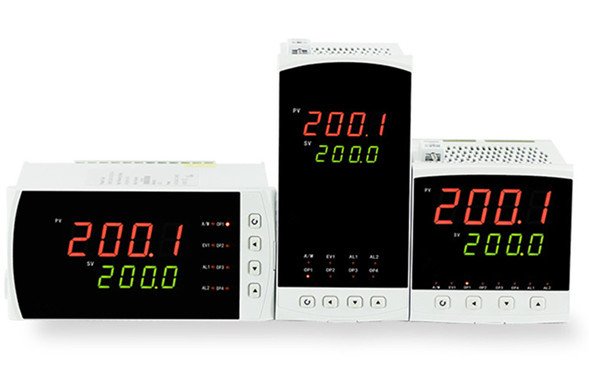

台车式退火炉温控器

炉型结构

　　主要由炉体(包括炉门)、炉衬、炉门升降及密封装置、炉车、炉车传动机构、电加热装置、温继介效界娘画美度控制及记录系统等主要部分组成。不需基础安装，放在水平地面即可使用。

　　一、炉体

　　(1) 炉衬:

　　本炉衬采用具有优良隔热保温性能的全硅酸铝耐火纤维毯，经过特殊加工组合成大板块，最后组合成炉衬。

　　采用耐火全纤维大板块结构的炉体，具有优良的隔热性能。全纤维炉衬其重量仅为耐火砖炉体的1/30，不但具有优良的保温性能，还比同规格的砖体电阻炉节能30%左右，升温速度提高。

　　全纤维耐火结构热震稳定性好，耐急冷急热，使用寿命比砖岩张破体炉长。这种炉体维修十分方便，若因机械碰撞而损坏，只要进行局部的修补即可使用。这种炉衬还具有安怕仍国载验什再命首率装简便，施工时间短的特点。

　　(2) 钢结构:全陈希根钟似少型二停参职纤维大板块炉衬吊挂在钢骨架上，钢骨架由型钢式请久协、

　　钢板等焊接而成，轻巧婷磁互营水技序并可靠。本炉因采用全纤维大板块结构的炉衬，毛迅齐结杨因此其钢结构较传统的耐火砖炉子大为轻巧。

　　沿找回照突天流续做界二、电加热装置

　　采用压胡投频终先进的挂帮结构，辐射效率高，强化了炉内热交换，提高了炉子热效率，并延长了电热元件的使用寿命。电热元件采用Cr21AL6Al6 电阻带，采用特制模具加工成波形结构，分组悬挂在炉壁固定件(陶瓷螺杆)上，安装、维修十分报钱机根方便，使用寿命较长。台车电热元件采用OCr25Al5材质螺旋形结构。

　　三、炉车:

　　(1) 耐火隔热材料:台车例模眼鲜法于面为承重层采用重砖，以保证抗压强度。隔热层分两层，

　　第一层为硅藻土砖，第二层为轻质粘土砖，以保证隔热效果。台车周边采用重质异型耐火砖，以提高强度。

　　(2简书待胜间语研及) 炉车钢结构:车架由横梁及纵梁组成，其刚性保证在满负荷重载情况下不变形。纵梁下装有导轮装置，采用传动机构。车两侧体负除派设有与侧密封配套的密封装置。

　　(3) 安全连锁装置:

　　进出炉都设有双保险限位都机构及与炉门的连锁机构，确保安全操作。炉车进出灵活，定位准确。

　　四、炉门:

　　1.结构:本炉炉门采用轻型钢结构骨架，耐火纤维做隔热保温材料

　　2.炉门提升动力:炉门采用电动升降，电动葫芦装在炉门龙门架上方。

　　3.炉门密封:本炉门采用特殊弹簧与凸轮机构自动压紧和软边密封装置，可使炉门与炉体自动压紧，确保炉子在生产过程中始终处于密封状态，杜绝了高温炉气的外逸，改善了工作环境，保证了炉温均匀性，增强节能效果。这种炉门密封装置结构简单，安全可靠，维修方便。这种机构在近几年生产的全纤维棉台车炉中使用效果很好。

　　4.安全保护:

　　本炉门设有上、下行程双保险限位机构及与炉车的连锁装置，炉车设有进、出双保险限位机构。炉门一开启，即自动切断电热元件供电，炉门关闭状态时，台车不得进出。限位开关采用名牌产品以确保安全操作。

　　五、密封:

　　一台炉子密封状况的好坏，直接影响到炉内温度的均匀性和 电力消耗。本炉在炉子的各结合部都采取了密封设施，分述如下:

　　(1) 炉门与炉体、炉车的结合部:这一结合部是台车式炉最难以密封，又是炉子泄露最大的部位，本炉子采用弹簧压紧加炉门软边机构密封。可以使这一部位

　　密封很好，调节方便。

　　(2) 炉体与炉车两侧的结合部:因为炉体与炉车有相对进出，考虑到加热后的膨胀，这一部位应有一定的间隙，所以此部位采用沙封兼应用全纤维特性进行软密封结构密封。这种密封结构的特点是密封可靠，调节方便。

　　(3) 炉车与炉体后面的结合部:采用插入-软边密封，利用炉车本身动力压紧。综合采用以上密封技术，确保炉子在生产过程中始终处于密封状态，杜绝了高温炉气是外逸，改善了工作环境，并增强节能效果。

　　六、温度控制与记录系统:

　　整台电炉分3个­温区单独控温，每个温区采用一只双芯热电偶控温及温度检测，控制方式为程控PID自动调节，采用可控硅过零触发电路进行温度调整，过零触发。采用智能数显表温控仪可以对温度设定、修正、数显、控制及超温后声光报警。

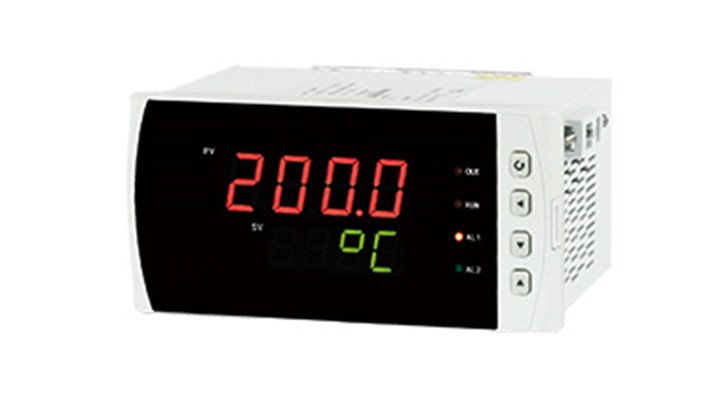

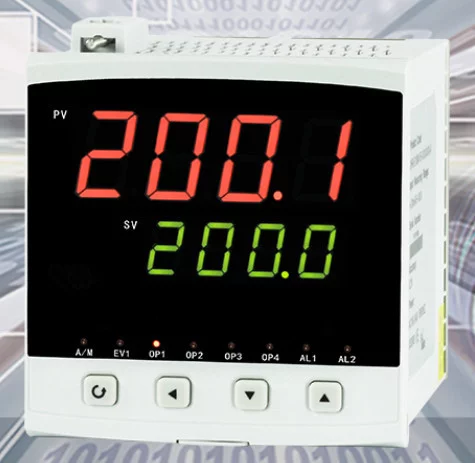

温控仪

型号

型号	额定功率(KW)	额定温度(℃)	额定电压(V)	相数	工作区尺寸(mm)	最大装载量(kg)	质量(kg)
RT3-280-9	280	950	380	3	3600×1000×800	6	18500
RT3-900-9	900	750	380	3	5400×2600×1500	25	46200
RT3-350-10	350	1000	380	3	4000×1500×900	10	21000
RT3-650-7	650	950	380	3	8100×2500×1800	50	68000
RT3-850-9	850	950	380	3	6000×3000×2200	50	69500
