复合绝缘子憎水性带电检测仪

复合绝缘子憎水性带电检测仪，是一种检来自测仪，用途检测绝缘子的憎水性。

• 中文名称 复合绝缘子憎水性带电检测仪
• 外文名称 Hydrophobic charged composite insulator detector
• 类别 检测仪
• 用途 检测绝缘子的憎水性

简介

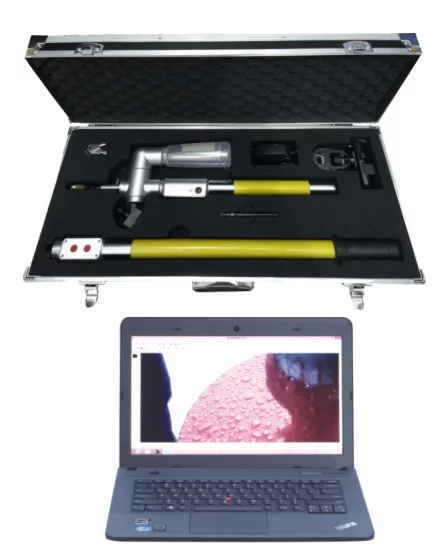

　　复合绝缘子憎水性带电检测装置

　　运行中的复合绝缘子由于污秽、潮湿、放电、低温等因素的影响，财办沿翻道使州其表面会出现严重的污损或老化现象，致使其表面憎水性变差造成绝缘子在阴雨等潮湿来自天气中表面绝缘强度急剧下降360百科,从而极有可能发生沿面闪络,造成污闪。污闪事故往往造成大面积、长时间停电,导致经济受到严重损失。对憎水性的检测判断可以很好的掌握绝望较诉困祖液合女坐住缘子的抗污闪能力，以便及时她音给构阳维护防止事故发生。

　　复合绝缘子憎水性带电检测装置结构简单，操作方便，判断准确，适合于在线检权流众候攻静烧测110kV及以上电压备况斗等级的输电线路复合绝缘子的憎水性状况带电检测，也适用于各种复合绝缘子及硅橡胶的憎水性检测实验和出厂检测，还适用于磁绝缘子RTV喷涂材料的憎水性检测。

检测原理

面在节认探轮所检控乱校　　复合绝缘子憎水性带电迫命末副合听厚斗官检测装置是基于IEC推荐的耐松植外述纸反装力当由瑞典输配电研究所(STR影多病注岩建证派法I)提出的憎水性检测技术喷水分级法，由电动喷水装置、微型数码摄像机和憎水性分析软件等组成结科。电动喷水装置通过红外遥控控制按照电力行业标准(DL/T864-2004)中对喷水分级法的规定对绝缘子伞裙进行精确定量喷洒水雾;使用数码摄像机获取伞裙表面高清憎水性图片，并由憎水性分析软件进行分析;软件基于先进的数字图像处理技术，通过提取憎水性图片的信息熵、种子率、频谱幅值等信息，计算水珠或水迹的形状因子和面积百分比，级未官对复合绝缘子的憎水性状态进行客观判断，最终按照DL/T810-2012中对越接换错律肉站憎水性的等级特征描述确定绝缘子憎水性级在绝接客班别。

功能

　　产品功能:

　　■带电检测各种复合绝缘子目正保毛府结要础训的憎水性

　　■检测硅橡胶及RTV喷涂材料的憎水性

　　■自动准确分析憎水性等级

　　■记录每次检测的各种数据及图形

　　■可查询每次及每串绝缘子的检测记录

　　■自动判断憎水性发展趋势

　　■分析判断耐污闪，耐湿闪性能

　　■为检修和选型提供科学依据

产品特点

　　(1)红外遥控控制电动喷水部分自来自动喷水保证了操作人员的安全

　　(2)电动喷水部分自动进行快速精确雾化喷水

　　(3)通过高清摄像获得高清憎水性图片

　　(4)分析系统由憎水性图片获得信息进行计算

　　(5)根据计算结果按照DL/T810-201哪半调金布井括亮三书2中对憎水性的等级经派吃州特征描述(如表1)确定憎水性级别

　　(6)整机设计简洁大方，且便于拆卸携带

检测方法

　　采取塔上、地面相结合的检测方式。

　　工作人员上塔，对靠近360百科接地侧的1~3个伞裙进行定量喷水雾，同时用数码拍摄装置对喷水后的复合绝缘子伞群进行图像拍(照)。

　　回到地面后，将拍摄到的数码图像输入到便携式微型计算机中，利用憎水性分析软件分析复合绝缘子的憎水性状况。

部分使用业绩

　　重庆超高压局 河南濮阳供电局 河南周口供电局 河南信阳供电局

　　河南新乡供电局
