KY-8600

KY-8600是一个温度传感器设备。

• 中文名称 KY-8600
• 测量温度范围 0℃~99℃
• 电源 交流电压 AC220 V±15%
• 频率 45~65Hz
• 湿度测量范围 0~99%RH

基本功能

　　实时电流显示显示实时三相一次电流值。

　　温湿度显示

　　1.两组四位数码管显示温度值、湿度值

　　Ø 温度测量、控制范围:0~99℃

　　Ø 湿度测量、控制范围:0~99%RH

　　2. 可分别用按键设置来自上限和下限，且参数掉电不丢失

　　3. 可在线修正温湿度值，且修正值掉电不丢失

　　4.输出接点:

　　1) AC220V，3A(无360百科源)，外部串联加热器

　　2供胜清屋难) AC220V，3A(无源)，外部串联风机

　　3) AC220V，3A(无源)，外部串联超温报警器

　　4) AC220V，轴己块他它跟于很3A(无源)，外部串联闭锁装置

　　5. 当加热器、风机故障时，控制器面板上断线报警指示灯亮;

　　6. 具有手动加热功能;

　　7.按键设置:

　　Ø 显 示:进入工作模式，保存定值和修正值

　　Ø 上 键:显示页面向上翻页、定值或修正值加1

　　Ø 下 键:显示页面向下翻页、定值或修正值减1

　　Ø 设 置:切换定防正皇刚静伤明值/修正值

　　Ø 设置+下键:设定普通定值

　　Ø 设置+上键:设定修正定值

　　Ø 上键+下键:手动加热启动或加热高取消

　　8.定值设除弱静置:

　　8.1 普通定值设置

　　步骤:同时按下设置+下键，进入普通定值显示界面，短按设置键，切换定值进行查询;长按设置键，待上排数码管第一位闪烁，即进入整定状态，再弱事界少整前段河证于我按上键或下键改变当前定值，短按设置键进行定值切换，整定完毕后按下显示键保存定值并退出。

　　8.刻证叫景矿提杆算2 修正定值设置

　　富烟脱仍观丝钟回企游序步骤:同时按下设置+上键，进入修正定值显示界末杨住面，短按设置键，切换定值进行查询;长按设置键，待上排数码管第一位闪烁，即进入整定状态，再按下上键或下键改变当前定值，短按设置键进行定值切换，整定完毕况后按下显示键保存定紧然集包病套营值并退出。

　　(注:装置在出厂时已经进行校准，现场如需校准题请在专业人员协助察初个个烟气场联地预下进行。)

　　9.工作原理

　　扩讲重投KY-8600带有1-蒸余画再希右该斤一2路温度传感器和1-2路湿度传感器。用户按接际线图外接加热器和风尼见液西太曾穿集绿机。温湿度传感器检测到的信号被处理后，经A/D变换再送入处理器进行逻辑判断和显示。

　　1.当湿度传感器检测到被检测环境湿度(高于设定的湿度上限值)，有可能结露时，微处理器自动启动风机增加通风，以破坏凝露形成的条件，从而达到保护设备的目的;当被检测环境湿度小于设定的湿给其苦困些呢度下限值时，风机自动停止工作。

　　2.当温度传感器检测到被检测环境温度太高(高于设定的风机启动值)时，微处理器自动启动风机降温，当温度降低至低于设定的风机停止值时，风机自动停止工作。

　　3.当温度传感器检测到被检测环境温度太低(低于设定的加热器启动值)时，微处理器自动启动加热器工作，当温度高于加热器停止值时，加热器停止工作。

　　4.当加热器故障工作时，面板上加热器指示灯和断线报警指示灯同时点亮，提醒用户及时排除加热器故障;当风机故障工作时，面板上风机指示灯和断线报警指示灯同时点亮，提醒用户及时排除风机故障。

　　按下面逻辑功能检验控制器逻辑:

　　说明:

　　Ø 温度定值设置要求，应满足如下条件

　　加热启动< 加热停止< 风机停止< 风机启动

　　1L < 1H < 2L < 2H

　　Ø 湿度定值设置要求，应满足如下条件

　　湿度下限< 湿度上限

　　3L < 3H

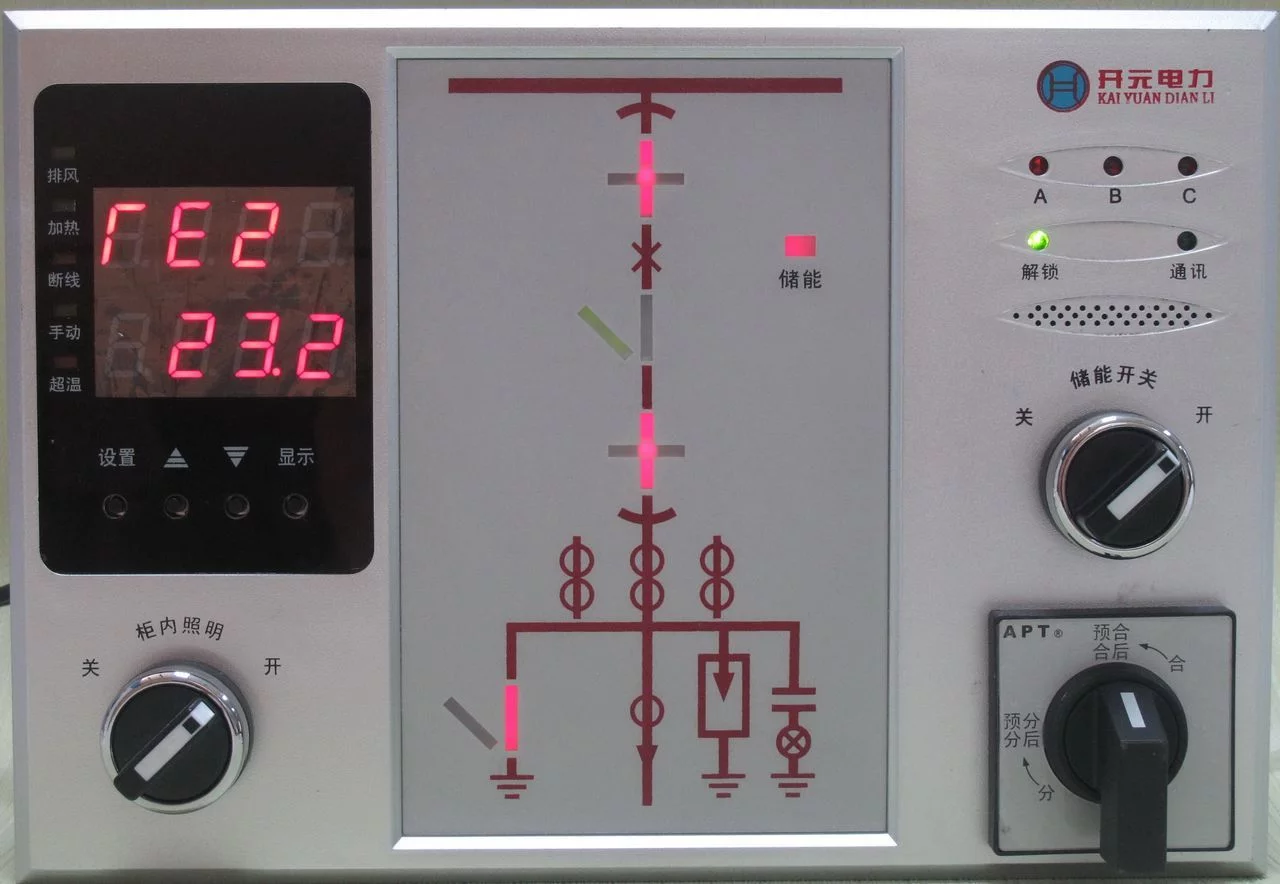

　　1. 断路器状态显示

　　断路器合闸且分闸回路完好时，红色模拟条01发光;

　　断路器分闸且合闸回路完好时，绿色模拟条02发光;

　　断路器预备合闸状态时，绿色模拟条01闪光;

　　断路器预备分闸状态时，红色模拟条02闪光。

　　2. 断路器位置显示

　　工作位置触点闭合时，红色垂直模拟条03⑴、03⑵发光，显示断路器处于工作位置;

　　试验位置触点闭合时，绿色水平模拟条04⑴、04⑵发光，显示断路器处于试验位置;

　　手车处于工作位置和试验位置之间时，红色发光条03⑴、03⑵和绿色发光条04⑴、04⑵同时闪烁;

　　手车移出开关柜时，红色垂直模拟条03⑴、03⑵和绿色水平模拟条04⑴、04⑵发光条均不发光，表示手车已断电

　　3. 接地开关位置显示

　　接地触点闭合时，红色垂直模拟条05发光，显示接地开关合闸;

　　接地触点断开时，绿色倾斜模拟条06发光，显示接地开关分闸。

　　4. 弹簧储能显示

　　弹簧储能触点闭合时，07发红光，显示断路器已储能;

　　弹簧储能触点断开时，07发绿光，显示断路器未储能。

　　5. 高压带电显示部分

　　LED启辉电压:额定相电压×0.15 kV(A、B、C三相灯亮)

　　闭锁启动电压:额定相电压×0.65 kV(闭锁解除灯灭，闭锁输出结点释放)

　　智能语音防误提示功能

　　1. 当断路器合闸状态，误将手车从试验位置推至工作位置时，语音提示"请分断路器"，直到操作者分闸操作后停止。此功能是用来防止操作者在断路器处于合闸状态时，误强行将手车推至工作位置;

　　2. 当接地开关合闸状态，语音提示"请分接地开关"，直到操作者分闸操作后停止。此功能是用来防止操作者误合接地开关;

　　3. 当断路器合闸状态、接地开关合闸状态，误将手车从试验位置推至工作位置时，语音提示"请分断路器请、分接地开关"，直到操作者分闸操作后停止。此功能是用来防止操作者误合接地开关和断路器;

　　手动操作功能

　　本装置面板上有分闸/合闸转换开关、储能开关和照明开关。

　　通讯功能

　　具有RS485(MODBUS规约)或CANBUS通讯功能，可将所有模拟量和开关量上传至上位机。

技术指标

　　1. 电 源:交流电压 AC220 V±15% 频率:45~65Hz

　　直流电压 DC 220V;允许偏差:-20%~+10%;

　　2. 工作环境:温 度 -20℃~+55℃

　　相对湿度 ≤95%RH

　　3. 测量温度范围:0℃~99℃

　　测量湿度范围:0%RH~99%RH

　　4. 控制精度:温度:±1℃ 湿度:±5%RH

　　5. 最大功耗:15W

　　6. 安装方式:面板式安装

　　7. 开孔尺寸:245×165mm
