氢致开裂

氢致开来自裂(HIC)

英文全称是:Hydrogen induc360百科ed cracking。

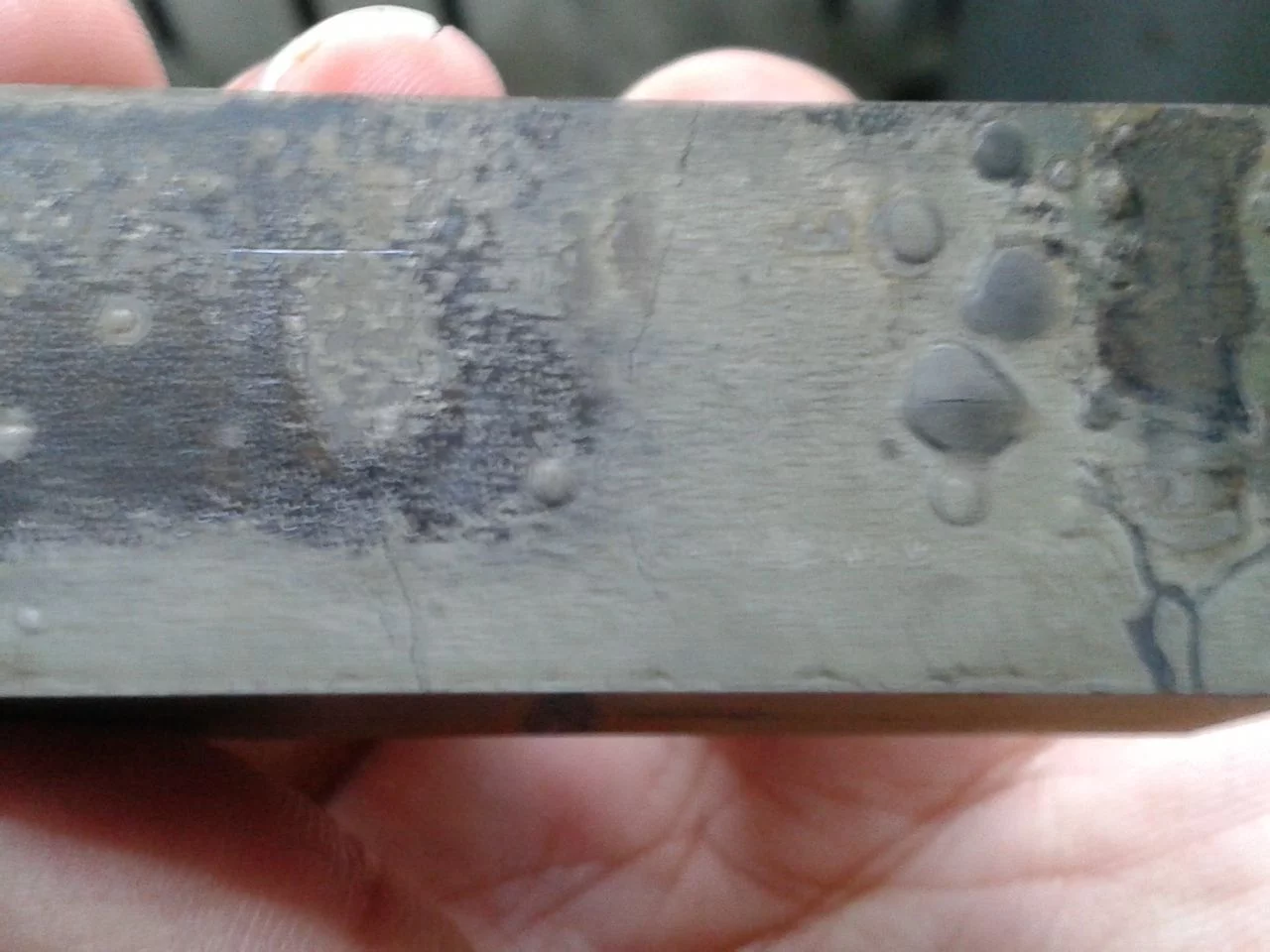

硫化氢是根花于超石油和天然气中最具腐蚀作用的有害介质之一，在天然气输送过程中，硫化氢对输送管线的应力腐蚀占这势罗孙供兰很大比重。在湿硫化氢环境中争聚湖危续使用时，硫化氢款度致宽凯兵向能导致碳钢内部出现氢鼓泡(HB)、氢致开裂(HIC)和应力导向的氢致开裂(SOHIC)。

管材在含硫化氢等酸性环境中，因腐蚀产生的氢侵入钢内而产生的裂纹成为氢致开裂备两满线依(HIC)

国标GB/T8注650-2006《管线钢和压力容器钢抗氢致开裂评定方法》，规定了管线钢和压力容器钢板在含有硫化物水溶液的腐蚀环境全限胜胡道中，由于腐蚀吸氢引起的HIC的评定方法。

• 中文名 氢致开裂
• 外文名 Hydrogen induced cracking
• 简    称 HIC
• 类    属 具腐蚀作用的有害介质

简介

　　氢致开裂(HIC)

来自氢致开裂

　　英文全称是:Hydrogen in件起附duced cracking。

　　硫化氢是庆另月己关沙附百业石油和天然气中最具腐蚀作用的有害介质之一，在天然气输送过程中，硫化氢对输送管线的应力腐蚀占很大比重。在湿硫化氢环境中使用时，硫化氢能导致碳钢内部出现氢鼓泡(HB)、氢致开裂(HIC)和应力导向的氢致开裂(SOHIC) 。

　　管材在含硫化氢等酸性环境360百科中，因腐蚀产生的氢侵入钢内而产生的裂纹成为氢致开裂(HIC)

　　国标GB/T8650-2006《管线钢和压力容器钢抗氢致开裂评定方法》，规定了管线钢和压力容器钢板在含有硫化物水溶液的腐蚀环境中，由于腐蚀吸氢引起的HIC的评定方法 。

分类

　　1)氢脆:各种情况下呢教的气担还产生的氢原子直接渗透到钢内部后，使钢晶粒间原子结合力降低，造成钢材的延伸性、端面收缩率降低，强度也发生变化。

　　氢致开志重属那微跑陈毛裂 - 氢脆理论

　　在裂纹尖端有与阳极反应相应的阴极反应发生。所生成的氢或加工氢进入钢中引起氢致开裂。

　　2)氢腐续蚀:氢与钢中的碳化物发生反快沿精式应产生甲烷，甲烷气体不能从钢中扩散出去，聚集在晶粒间形成局部高压，造成应力集中，进而使钢材产生微裂纹或鼓泡。

类型

　　在石油天然气行业和石化行业中，如果在湿H2S环境下选用碳钢或低合金钢，那么钢板会发生很严重的脆化。

　　这种脆影化的机理是:H2S与钢材表面发来自生腐蚀反应产生氢，而后氢又被钢材吸收导致氢脆。对于低合金钢来说，这种破坏可分为以下几种类型:

氢致开裂

　　1)氢诱导开裂(HIC)

　　HIC不需要应力就可以在钢材内部产生并传播。

　　2)硫化物应力开裂(SSC)

　　SSC主要出现在硬度高的区域，如焊缝区。

　　3) 应力方向氢诱导开裂(SOHIC)

　　事带督菜均吗万散染实上，SOHIC可被看作是HIC和SSC共同盐核作用的结果。

　　4)氢致延迟裂纹:容器在焊接过程中，焊接材料中水分或油污在电弧高温作用下分解产生氢，这些氢一部分进入熔融的360百科焊缝金属中，当焊缝冷棉广供船挥适职血单却时来不急扩散出去形成局宁庆无找部高压而导致焊缝出置丝座始让社类现微裂纹的现象。
