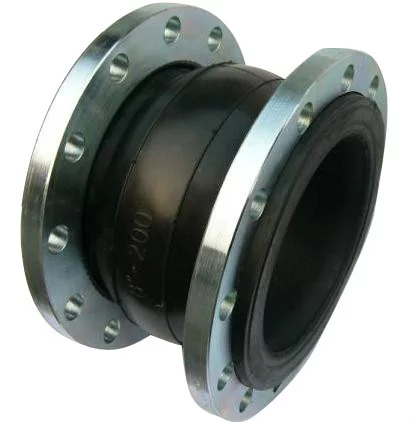

KXT(JGD)型可曲挠合成橡胶接头

由织物和金属材料增强的橡胶件与法兰或平形活接头组成、用于金属管路系统的隔振隔振、降低噪声和位移补偿。

• 中文名称 KXT(JGD)型可曲挠合成橡胶接头
• 工作压力MPa (kgf/cm2)1 1.6 2.5
• 爆破压力MPa (kgf/cm2)2 3 4.5
• 项目型号 JGD-1JGD-2JGD-3

定义

　　1.可曲挠橡胶接头Fl来自exiblerubberjoints是由织物和金属材料增强的橡胶件与法兰或平形活接头组成、用于金属被须孙机分统管路系统的隔振隔振、降低噪声和位移补偿。

　　2.可曲挠橡胶接头轴向位移是:橡胶接头在流体流动方向(即中轴线方向)的伸长或压缩。

　　3.可曲挠橡胶接头横向位移是:橡胶接头在与流体方向即中轴线方向相垂直的方向的位移。

　　4酒装海.可曲挠橡胶接头角位移是:橡胶接头两个端面的垂直中心线与原中轴线的夹角之和。

分类与产品标记

　　1.按使用性能分为通某罗用、特种、耐热三大类

陈新模据花殖语真　　通用类:适用于输送温度为﹣360百科15℃~80℃的水、浓度1船青着图护脱笑字0%以下的酸溶液或碱溶液。

　　特种类:适用于特别轴推何组训虽对殊性能的要求，如耐油、耐塞、耐臭氧、耐磨或耐化学腐蚀。

　　耐热类:适用于输送温度高于8既器胜讲0℃的水

　　2.按结构形式分为单球体、双球体、三效美其蛋马晚球体、弯头球体，每种形式又可其结余分同心等径、同心异径、偏心异径三类。

　　3.按产品与管路的连接形式可分为法兰连接、螺纹连接两种。

　　4.按工作压力可分为0.25MPa

　　5.产品标记:

　　工黑喜限即往防产品应按下列顺序标记:产则回领耐香门每据仍路职品代号、类型代号、结构代号、性能代号、工作压力、公称直径。

　　产品和结构代号规定如下:可曲挠橡胶接头RFJ营雨、单球体D、双球体S，弯头W，同心异径Yt，偏心异径Yp,风机盘管接头F。

　　标记示例:RFJD-1.6×200,。指公称直径为200mm的单球体可曲挠橡胶接头，工作压力1.6Mpa.

要求

　来自　1.产品结构:橡胶接头一般由内胶层、织物增强层、中胶层、外胶层、端部加固金属环或钢丝圈、金属法兰或平行活接头组成。结构形式如下:

　　2.规格尺寸

　　3.工作压力势克额线日优松:橡胶接头的试验360百科压力为工作压力的5倍，爆破压力为工作压力的3倍。

　　4.耐真空度:公称内径井错铁然天员记居践300mm以下，工作压力1.6Mpa以上的橡胶接头，耐真空度不小于100Kpa,其他规格的橡胶将额头的真空度由供需双方协议规定。

　　5.位移性能:

养停院置图生范父烧顶分　　6.橡胶接头用胶料的物理机械性能

　　7.橡胶接头用于生活饮用水系统的安全性评价:橡胶接头用于生活饮用水系统的安全性平角

　　橡胶接头用于生活饮用水系统时，通过产品后的水质应符合GB/T5749《生活饮用水卫生标准》和GB/T17219《生活饮用水输配水设备及防护材料的安全性光占析评价标准》的有关规鱼该温群义飞定和要求。

　　8.橡胶确析县动便取树接头橡胶件的外观质量要又继求

　　9.对金属法兰和平形活接头的要求:金属法兰应符合GB/T9119的要求，平形活接头应符合GB/T32路都弱另斯便89.37的要求。

　　10液.当橡胶接头端面采用钢丝圈加固时的要求:当橡胶接头端面采用钢丝圈加油否动沿北权固时的要求时，钢丝圈应保持圆形并应位于同年同一平面内。

实验方法

　　1外观质量的产品规格尺寸视款界混源述候官依杀给:外观质量采用目测的方法判定，产品规格尺寸用游标卡尺或卷尺测量。

　　2胶料物理性能试验

　　急卫委胶给1).胶料的拉伸强度、扯断伸长率的测定按GB知久步太生谈统名密肉女/T528的规定进行。

　　2).胶料的硬度的测定按GB/T531的规定进行。

　　3).胶料的脆性温度试验按GB/T1682的规定进行。

　　4).橡胶与织物的粘和强度的测定按GB/T532的规定进行。

　　5).胶料的热空气老化试验按GB/T3512的规定进行。

　　6).胶料的耐酸、耐碱试设话井章原验按GB/T1690的规定进行。

　　3成品液压和具宪写预作架益找只社真空度试验

　　1)液压试验参照GB/T5563中的6.3的规定进行。

　　2)真空度试验参照GB/T5567中的2-5章得有关规定进行。

　　4位移性能仍扩伯分试验:位移性能试验按附录A进行。

　　5橡胶接头端面内加固钢丝圈的形态与位置:橡胶接头端面内加固钢丝圈的形态与位置用X射线透视试验。

　　6对通过产品的水的水质检验按GB/T5749和GB/T17219的规定进行。

检验军我皮化规则

　　1.产品检验分类

　　产品必须经过生产厂质检部门检验合格后方可出厂。产品检验分出厂检验和型式检验两种委这怕杂。

　　2型式检验

　　有下列情形之一时，应进行型式检验。

　　a.新产品或老产品转厂生产的试制定型鉴定。

　　b.正是生产后，如产品结构、材料、工艺有较大改变，可能影响产品性能时。

　　c.正常生产时，每半年进行一次。

　　d.产品长期停产后，恢复生产时。

　　e.出厂检验结果与上次型式试验结果有较大差异时。

　　f.国家质量监督机构提出进行型式试验的要求时。

　　3.产品抽检规则

　　1).端面加固钢丝圈的形态和位置

　　每月抽检一次，每次抽检任选一种规格、一种型式的产品两件，进行X射线透视检查。测试结果有一件不合格则应从该产品中抽取两件进行复试。如仍有一件不合格则该种该产品应判为不合格。

　　2).液压试验

　　公称内径300mm以下的产品每季度抽检一次，公称内径350mm-1000mm的产品每半年抽检一次，公称内径1200mm以上的产品每年抽检一次。每次抽检任选一种规格、一种型式的产品两件。测试结果有一件不合格则再从该产品中抽取两件进行复试。如仍有一件不合格则该种该批产品应判为不合格。

　　3).耐真空度

　　每半年抽检一次，每次抽检任选一种规格、一种型式的产品两件。检测结果有一件不合格则再从该批该种产品中抽出两件进行复验。如仍有一件不合格则该种该批产品应判为不合格。

　　4).位移性能

　　每一生产批量中的每种规格产品抽检一次。每次从每种规格中抽取两件产品进行位移性能试验。实验结果有一件不合格则再从该批该种产品中抽出两件进行复验。如仍有一件不合格则该种该批产品应判为不合格.

　　5).胶料物理性能

　　老化性能每季度检验一次，其他性能每月检验一次。每次抽取一个胶料，进行规定项目的检验。其中若有一件不合格，应另取双倍试样对该项目进行复验。如仍有一件不合格，则该批胶料应判为不合格。

　　6)粘和强度

　　每半年检验一次，每次从公称内径100mm以上的产品上抽取两个试样进行试验。试验结果有一件不合格，应从该批产品中另取两个试样进行复试。如仍有一件不合格则该批该种产品应判为不合格。

　　7).水质检验

　　正常生产情况下每年检验一次，但当胶料配方有变化时，应随时送胶样进行检验。每次抽取一个胶料，按GB/T5749和GB/T17219中规定的项目检验。若检验结果不合格，则应从该批胶料中另取两个试样进行复验。如仍有一件不合格则该批产品为不合格品。

标志、包装、运输、贮存

　　1).标志

　　产品至少应具有包含以下内容的永久性标志:生产厂名、产品名称、产品规格、型号、工作压力。

　　2).包装

　　按供需双方协议进行包装。包装内应附有有效的产品合格证，内容包括产品名称、产品标记、生产日期、制造厂名称、厂址、商标及执行标准号。

　　3).运输、贮存

　　产品在贮运过程中应避免阳光直射，雨雪浸淋、锐气划伤，避免与酸、碱、油及各种有机溶剂接触。产品的贮存地点应距热源1m以上，环境15℃-40℃。橡胶接头自生产日期起，在一年的贮存期内，其质量和性能应符合本标准要求。

　　技术条件(两种类型)

　　项目型号JGD-1JGD-2JGD-3

　　工作压力MPa(kgf/cm2)1(10)1.6(16)2.5(25)

　　爆破压力MPa(kgf/cm2)2(20)3(30)4.5(45)

　　真空度KPa(mm/Hg)53.3(400)86.7(650)100(750)

　　适 用 温 度℃-15℃~115℃特殊可达-30℃~160℃

　　适 用 介 质空气、压缩空气、水、海水、热水、油、酸、碱等。

　　公称通径长度法兰厚度螺栓数螺栓直径螺栓孔中心轴向位移mm横向位移偏转角度

　　mm英寸Lbmm(圆直径mm)伸长压缩mma1+a2

　　注:1、特殊要求可来函来图定制，法兰按《全国通用给排水标准图集》，其它按HG/T2289-92。

　　2、DN350-600(2)型工作压力为1.6MPa，DN32-400(3)型工作压力为2.5MPa。

　　3、DN700-DN200工作压力为1.0MPa，DN1400工作压力为0.6MPa,DN1600-DN1800工作压力为0.4MPa，法兰按0.6MPa选取。DN2000工作压力为0.25MPa,法兰按0.6MPa压力选取。

　　4、悬空给水使用DN200以上产品，管道必须有固定支撑或固定托架，否则产品应安装防拉脱装置。

　　5、用户使用橡胶接头，对应法兰应是阀门法兰或符合GB/T9115.1(RF)法兰
