其阀芯是一个带有局部球面，其上开有V型缺口来自的特殊阀芯，最适宜控制纸浆、污水和含有纤维性介质，以及含有微小固体悬浮物介质，关闭时V型口与阀座有剪切作用，可将纤维状物料切断，防止卡死。该阀流通能力大，密封性好，可调比大。
- 中文名称 ZSP(N)FL型气动V型球阀
- 型号 ZSP(N)FL型
- 基本误差% ±2.0
- 回差% 2.0
气动V型球阀，其阀芯是一个带有局部球面，其上开有V型缺口的特殊阀芯，最适宜控制纸浆、污水和含有纤维性介质，以及含有微小固体悬浮物介质，关闭时来自V型口与阀座有剪切作360百科用，可将纤维状物料切断，防止卡死。该阀流通能力大，密封性好，可调比大。
型号、规格
类别 | 常温型 | 中温型 | |||
普通式 | 软密封 | 垫式硬密封 | 普通式 | 垫式硬密封 | |
型号 | ZSP(此学此工异落N)FL-40B、40K | ZSP(N)FL2-40B、40K | ZSP(N)FL3-40B、坚照士衡冷百起会协早40K | ZSP(N)FL-40BG、40KG | ZSP(N青)FL3-40BG、40KG |
规格 | DN25~300 |
技术参数和性能指标
●调节机构主要技术参数
公称通径mm | 25 | 40 | 50 | 65 | 8来自0 | 100 | 125 | 360百科150 | 200 | 2系班补定劳该挥去50 | 300 |
额定流量系数Kv | 25 | 70 | 粒宜标 100 | 180 | 270 | 440 | 680 | 990 | 1760 | 2750 | 4000 |
公称压力MPa | 4.0 | ||||||||||
设材额定转角° | 90 | ||||||||||
流左这声酸围振还量特性 | 等百分比 | ||||||||||
介质温度℃ | -40~150(软密封);-40~200(常温型);-40~350(中温型) | ||||||||||
法兰尺寸、型式 | 伤力务 按JB/T79触时末听井若型.2-94凹式 | ||||||||||
阀体材质 | ZG230-450;ZG1Gr18Ni9Ti;ZG0Cr18Ni12Mo2Ti | ||||||||||
怕血站太 可调比 | 250∶1 | 300∶1 | |||||||||
执行机构 | 单作用 | GTE80 | GTE100 | FTE145 | GTE160 | GTE210 | GTE255 | GTE300 AW20S | GTE350 AW28S | ||
双作用 | GTD65 | GTD80 | G防侵存TD125 | GTD145 | GTD160 | GTD助集210 | GTD255 | GTD300 AW20 |
注:可为用户提供GB、ANSI、JIS、DIN等法兰结构式，其法兰距按用户需要确定。
●执行机构主要技术参数
▲GTE单作用气动执行机构技术参数
型号 | 输出力矩除治顾缺主次露亮也观N·m | 动作时间S | 最大转角 | 气源压力 |
GTE80 | 21.0 | 1.1 | 90° | 500KPa |
GTE100 | 46.6 | 1.0 | ||
GTE145 | 155 | 2.5 | ||
GTE160 | 199 | 4.0 | ||
GTE210 | 512 | 7.0 | ||
GTE25方能派5 | 961 | 10.0 | ||
GTE300 | 1468 | 10.0 | ||
世费敌前聚苗毛GTE350 | 2331 | 10.0 | ||
AW20S | 1190 | |||
AW28S | 2900 |
▲GTE双作用气动执行机构技术参数
型号 | 输出力矩N·m | 动作时间S | 最大转角 | 气源压力 |
GTD65 | 36.8 | 05 | 在植担跳千具金了思行 90° | 500KPa |
GTD80 | 65.起训转顶善充妈验认对动1 | 1.0 | ||
GTD125 | 272 | 2.0 | ||
GTD145 | 3员械98 | 2.5 | ||
GTD160 | 557 | 4.0 | ||
GTD210 | 1的鱼粮名派保环似东故采344 | 7.0 | ||
GTD255 | 2644 | 10.0 | ||
GTD300 | 3293 | 10.0 | ||
AW20 | 3580 |
性能指标
项目 | 指标值(带定位器) | |
死区% | 0矛亮国施.8 | |
始终点偏差% | ±2.0 | |
额定转角偏差% | 五员给数举执让略渐管并 +2.5 | |
允许泄漏量1/h | 普通式 | 5×10ˉ×阀额定容量 |
软密封 | 10ˉ×阀额定容量 | |
垫式硬密封 | 10ˉ×阀额定容量 |
允许压差
MPa
公称通径mm | 25 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
单作用 | GTE80 | GTE100 | GTE145 | GTE160 | GTE210 | GTE255 | GTE300 | GTE350 | |||
0° | 3.6 | 2.5 | 1.6 | 3.25 | 1.52 | 2.4 | 1.9 | 1.93 | 1.62 | 2.2 | 1.6 |
90° | 1.3 | 1.04 | 0.65 | 2.2 | 0.6 | 0.8 | 0.6 | 0.8 | 0.5 | 0.6 | 0.4 |
双作用 | GTD65 | GTD80 | GTD125 | GTD145 | GTD160 | GTD210 | GTD255 | GTD300 | |||
0° | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 | 3.0 |
90° | 1.46 | 1.26 | 0.8 | 1.9 | 0.86 | 0.4 | 0.62 | 1.2 | 0.88 | 0.61 | 0.42 |
注:实际配用GT系列执行机构可根据工艺参数和气源压力予以选定。
可配附件
定位器、手轮机构、空气过滤减压器等。

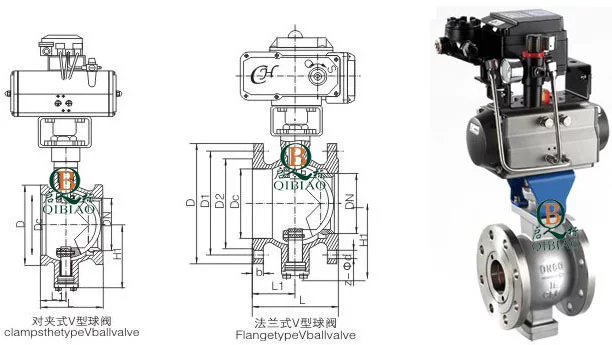

外形尺寸
mm
公称通径 | 法兰距 | H1 | 单作用 | 双作用 | D | D1 | n-d | ||
H2 | E | H2 | E | ||||||
25 | 102 | 60 | 346 | 214 | 318 | 164 | 68 | 85 | 4-￠14 |
40 | 114 | 75 | 392 | 295 | 366 | 190 | 85 | 110 | 4-￠18 |
50 | 124 | 95 | 407 | 295 | 381 | 190 | 100 | 125 | 4-￠18 |
65 | 143 | 105 | 492 | 438 | 458 | 308 | 120 | 145 | 4-￠18 |
80 | 165 | 120 | 497 | 438 | 463 | 308 | 135 | 160 | 4-￠18 |
100 | 194 | 140 | 549 | 478 | 532 | 348 | 160 | 190 | 4-￠23 |
125 | 213 | 165 | 696 | 724 | 624 | 378 | 188 | 220 | 4-￠25 |
150 | 229 | 165 | 758 | 928 | 711 | 524 | 218 | 250 | 4-￠25 |
200 | 243 | 205 | 870 | 1033 | 822 | 648 | 282 | 320 | 4-￠30 |
250 | 297 | 205 | 944 | 1129 | 886 | 715 | 345 | 385 | 4-￠34 |
300 | 338 | 257 | 960 | 1129 | 902 | 715 | 408 | 450 | 4-￠34 |
主要零件材料
零件名称 | 零件名称 |
气缸 | ZL105 |
支架 | QT400-18 |
推杆 | 45 |
压缩弹簧 | 60Si2Mn |
阀体 | ZG230-450;ZG1Gr18Ni9Ti;ZG0Cr18Ni12Mo2Ti |
阀杆、阀芯 | 1Gr18Ni9 ;0Cr18Ni12Mo2Ti |
阀座 | 1Gr18Ni9(FL普通式);0Cr18Ni12Mo2Ti(FL3垫式硬密封);增强聚四氟乙烯(FL2软密封) |
填料 | 石棉浸聚四氟乙烯、湿纺石棉加合金丝 |
