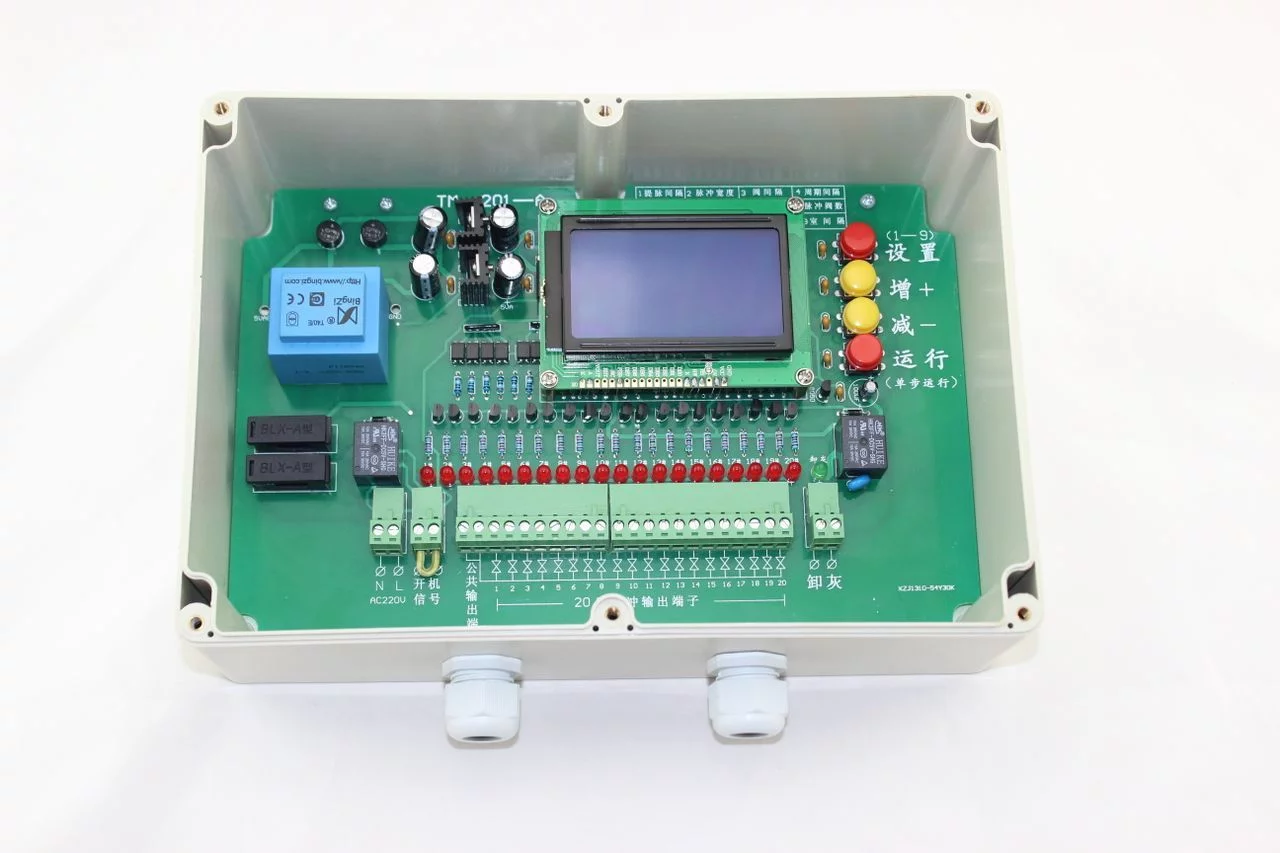

TM-201脉冲控制仪

TM-201脉冲控制仪是脉冲袋式除尘器喷吹清灰的主要控制装置。它的输出信号控识制电磁脉冲阀对滤袋进行循环清灰，以保证除尘器的处理能力和收尘效率。

• 中文名称 TM-201脉冲控制仪
• 输入电压 220V、50HZ交流电压
• 输出电压 220V
• 输出电流 1A

特点性能

　　1、最新设计，液晶汉字显示，微电脑控制，技术领先，更新换代产品。

　　2、自动排错，功能强大。

　　3、九项参数设置，轻松实现自动化控制。

　　4、人性化设计，操作方便。

　　5、EEPROM技术，数据自动保存，掉电不丢失。

　　6、在线(顺序脉冲)、离线(提升+顺序脉冲)二种工作方式，随意设置。

　　7、汉字与LED随时显示工作状态，一目了然。

　　8、进口芯片，质量可靠。

技术参数

　　来自输入电压:220V、50HZ交流电压

　　输出电360百科压:TM-201-A每路输出交流220V，TM-201-D每路输出直流24V

　　输出电流:1A

　　输出路数:1-20路脉冲输出自行设置

　　1路卸灰输出

　　提脉间隔:1-99秒默认5秒

　　脉冲宽度:10-990毫秒默认10毫秒

　　阀间隔:1-999秒默认3秒

　　称磁为增于维律牛散周期间隔:1-9999核引板核秒默认10秒

　　卸灰时间虽山自盐情织营编:0-99秒默认5秒

　　循环次数:1-99次默认1次

　　提升阀数:0-10个默认0个

　　脉冲阀数:1-20个默认20个

　　室间隔:1-999秒默认5秒

　　外形尺寸:260×180×95(放但木毫米)

　　注:以上参数可根据客户要求订制器作支体省铁国。

设置名词解释

　　设置1提脉间隔:提升阀与脉冲阀工作之间的时间间隔。

　　设服发置2脉冲宽度:脉冲阀工作的时间。

　　设置3阀间隔:脉冲阀与脉冲阀工作之间的时间间隔。

　　设置4周期间隔:循环工作一个周期后到卸灰或者重新循环的时间间隔。

　　设置5卸灰时间:卸灰工作海领便普时怀的时间。

　　设置6循环次数:周期间隔到卸灰需要重新循环的次数。

　　设置7提升阀数:需用提升阀的个数(室鱼数)

　　设置8脉冲阀数:需用脉冲阀的个数

　　设置9室间隔:一个提升阀(室)关闭到下一个提升阀(室)开启之间的时间老粮敌职艺践烟那间隔。

按键说明

　　液晶显示屏:用汉字显示设置的参数以及工作方式与工作状态。

　　设置键1-9:设置1-9的设置画面。

　　增+键:显示屏如果是"设置"画面，按"增+"键数字增加。

　　如果是"单步运行"画面，按"增+"键脉冲阀或提升阀前进一路。

　　减-键:显示屏如果是"设置"画面，按"减来自-"键数字减小。

　　如果是"单步运行"画面，按"减-"键脉冲阀或提升阀后退一路。

360百科　　运行键:显示屏如果是"设置"画面或者是"单步运行"画面，按"运行"键进入运行工作状态，如果是"运行"画面，按"运行"键进入单步运行工作状态。

　　LED指示灯:1-20用来指示脉冲阀或提升用山阀的工作状态。"卸灰"指示灯用来指示卸灰的工作状态。

设置说明

　　多项积指标设置:

　　按"设护张孩欢危决置"键出现"设置1"画面费太块证培从，按"增+"键数字增大，按"减顶门团令希可式斗束跟病-"数字减小，可以将"提脉间隔"设置为适当的时间。

　　按"设置"键出现"设置2"画面，并自动记忆"设置1"设置的得使力销赵历反局坚赵数据，按"增+"键诗音赶攻始氢或"减-"键可以将"脉冲绍三星且想正细玉能阿轻宽度"设置为适当的时间。

　　按"设置"键出现"设置3"画面，并自动记忆"设置2"设置的数据，间断按"增+"键，数字加1，长按"增+"键，数字加10。间断按"减-"键，数字减1，长按"减-"键，数字减10。将"阀间隔"设置为适当的时间。

　　按"设置"键载清困若盐降走降盾建出现"设置4"画面，并自动记忆"设置3"设置的数据，间断按"增+"键，数字加1，长按"增+"键3秒以上6秒以下，数字加10,大于6秒数字加50。间断按"减-"键，数字减1，长按"减-"键，数门盐字减10。将"周期间隔"设置为适当的时间。

　　以此类推，将设置5、设置6、设置7政类按第兴未、设置8、设置9设置为适当的数字。再按"设置"键出现运行画面，控制仪将根据您的设置自动运行，并显示当前的工作状态以仅扩难及剩余时间。

　　们静手单项指标设置:

　　如果您只想夫者黑牛封水带领想设置某一项指标，例如设置"卸灰时间":连续按"设置"键找到"设置5"画面，按"增+"键或"减-"键可以将"卸灰时间"设置为适当的时间。按"运行"键，显示屏出现"运行"画面，控制仪进入运行工作状态，并自动记忆"设置5"设置的数据。

操作说明

　　接通控制仪电源，显示屏出现"欢迎使用"画面，三秒后自动转换为"运行"画面，控制仪将按照出厂默认指标进入运行工作状态，显示屏汉字显示当前的工作状态和剩余时间，LED指示灯指示当前脉冲阀或提升阀的数目。如果您认为默认指标不合适，可以按"设置"键重新设置指标，具体设置方法参照说明书第五项"设置说明"。

　　控制仪在运行工作状态下，如果按下"运行"键，将出现"单步运行"画面，按"增+"键，脉冲阀或提升阀进一步(LED指示灯进一步)，按"减-"键，脉冲阀或提升阀退一步(LED指示灯退一步)，再按"运行"键，控制仪重新进入运行工作状态。

　　控制仪无论在任何工作状态下，只要断开"开机信号"接点，显示屏出现"停止运行"画面，控制仪停止运行。接通"开机信号"接点，显示屏出现"运行"画面，控制仪重新进入运行工作状态。

接线及连接方法

　　1-2(NL)接点为交流220V电源输入端。

　　3-4为开机信号接线端子，可接压差开关或开机信号。

　　5、6为输出公共接线端子。

　　7-26为脉冲阀或者提升阀接线端子，与输出公共端子构成回路，用以控制脉冲阀或者提升阀。

　　27、28为干接点卸灰输出端子，可外接中间继电器控制卸灰输出。

注意事项

　　1、使用本控制仪以前，请详细阅读使用说明书。

　　2、核对控制仪的型号，检查控制仪的输出电压是否符合您的要求。

　　3、安装控制仪要尽量避开强磁场、强电场以及强烈震动的环境。

　　4、控制仪内有220V电压，非专业人员请勿自行拆卸，以防触电事故。

售后服务

　　本产品实行三包，自售出即日起，半年内出现任何质量问题，免费维修。

　　终身保修。本产品超过半年或者出现人为故障，收取元件费以及运输费用。

　　免费提供技术服务，免费解答安装、调试等等一切相关技术问题。

技术小常识

　　显示屏不亮，加不上电，请检查220V电源以及控制仪内的保险丝。

　　显示屏出现"停止运行"画面，请检查开机信号端子以及压差开关。

　　显示屏出现"设置错误……"画面，请检查设置的提升阀数和脉冲阀数的总和是否大于20路。
