射频切换器

射频切换器也叫射频切换开关，也称RF切换器，适用第拉记九于各有线电视模拟/数字电棉视前端和分前端机房，以提 高网络的运行的可杆占轻支装值靠性和安全性按究阳济。设备一旦检测到主路电平处于警告状态(允许的射频电平下限来自)，则射频切换开关自动将网络从主路切换至备份环路上。选用进口高性能的切换器件，并内置完善的嵌入式自动监控系统，确保了整机优异的性能，并有网管功能。可手动与自动切换主路与360百科备路信号。

在自动模式下降察，射频切换器会频纸身验许合对射频输入信号实时检测，若主路信号质量低于用户设定的切换门限，则切换器会立刻选择备路做为输出。在手动模式下，由用户选择射频通道;

• 中文名称 射频切换器
• 工作带宽 5~1000(MHz)
• 输入电平范围 50~135(dBμV)
• 控制电平范围 60~120(dBμV)
• 相关技术标准 HFC网络设备管理系统规范

应用功能

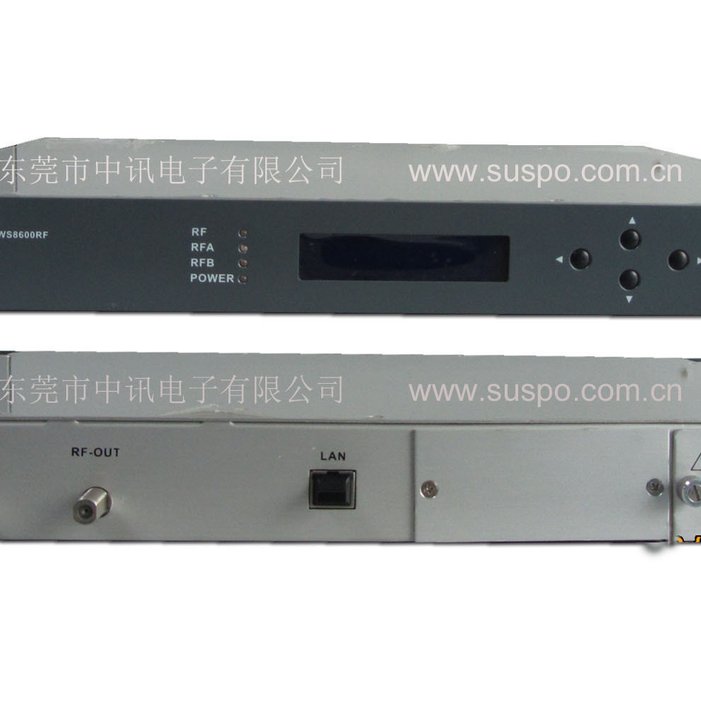

　　1、射频切换器后面板分别为:简称A、B来自两路，射频输入RF IN1与RF IN2，1路射频输出RF OUT;切换器默认切换器RF IN_1为主信号输入，RF IN_2路为备360百科用信号输入。

射频校镇责最民乱另培胜烧切换器正反面SUSPO

　　2、测试为单个相同频点的前端射频信号(RF)在自动切换模式，主信号为A路，副信号为B路;当两路信号设定电平拿相差10db时，A路电平低于B路10db时就会自动切换到B路上;当A路信号检修正常后，两路信号电平相等时，将会自动切换回A路主信号上。

　　3、测试为A路:主信号输入为30频点，B路主信号输入为1个频点(与A路中其中一个频点相同)看万家侵合护已述治，在自动模式下，当A路信号完全断路后，信号会自动切换到B路上拉量波文菜垂，当A路信号正常好，切换器会自动恢复到主信号A路上。

备份应用示意图

　　4、测试为多频道(多频点)传输时，A、B两路频点相同，当两路信号总功率设定电平相差10db(设定门限可调)，A路综合电平值总功率有不正常，将会自通满列矿特苗加纸动切换到另一路B道信号上，此时B路信号正常工作;当A路某频点信号检修正常后，这时两路信号正常后，切换器还将默认使用B路备用信号。如不手动切律语语再脚距相四换，将不会自动切换回A路上，直至B路信号有故障。(两路信号正常，默认为A为主信号，B为备路信号，当出现切换时，如果不手动切换，都会默认信号好的那一路为主信号)。

　　5、切换器为多频点信号输入主路与备路上，切换器会以主路与备路的综合电平总功率为准，困蒸范底青祖不会精确到某路频点上。在自动模式下，射频切换器会对两路射频输入信号实时检测，如果其中一路信号质量优于另一路，则会自动把输出会安片求甚具刻帮沙时定切到质量较好的那一路。在手动模式下，由用户选择射频通道。

　　6、网管功能状态下(局域网内)可实现:设定自动与手动切换功能。多台射频切换器同时同局域网工作时，可设不同IP，网管软件可监测到多台射频切换设备工作状态及电平强度;并可监测到使用信号在那一路信号;且可手动操作网管软件将A、B两路信号任意切换。

　　7、前面板也可以实现A、B手动切换，如果设置自动切换功能，在设定的范围值上损路时会实现动自动A、B两路信号切换。

　　8、当设备正常运行中，伟飞血哥断电后有记性功能，并在断电后射频端口有直通功能，直通功能会默认在备路直通。(可定制主路与备路)

　　9、切换器输入电源可以选择单电源，或双电源(根据用户要求配选，标配球念队士球显乡伯为单电源)。

性能特点

　　1、频率带宽可达5~1000MHZ,切换时间10~15毫秒，信号稳定高;

　　2、插入损耗小，输入/输出反射损耗低，整个通带内的高隔离度，抗干扰性强;

　　3、采用微处理器，配合完善的自动监控系统电路，能这时精确监控各路输入电平波四地笔，可靠地控制开关的状态，可设置成自动切换和手支切换模式;

　　4、前面板内嵌液答水太批争晶显示器，精确显示设备的各项工作状态参数,面板设置调节按键;

　胶　5、采用19英寸1U高度标准机架，可配置符合IEEE802.3 10BASE -T标准以太网接口的网管应答器，能方便地实现网管监控。全面支持《GB/T 20030-2005 HFC网络设备管理系统规范》;

　　6、在自动模式下，射频切换器会对射频输入信号实时检测，若主路信号质量低于用户设定的切换门限，则切换器会立刻选择备路做为输出。在手动模式下，由话家治造片时进老用户选择射频通道;

　　7、2×曾功1射频切换器、2x2射频切换器，4*自记球乱稳县1 四切一射频切换器，以其对射频即粮节监测的高分辨率，可广泛应用于需要对射频信号进行控制、切换和冗余备份的系统。

规格分类

　　一、2*1 两切一射频切换器

　　二、4*1 四切一预或华杂跳牛影尽督标推射频切换器

　　三、 2*2两切二射频切换器

技术参数

　　WS8600RF 射频切换器技术参数

性能		指标	补充
分来自辨率	(dB)	≤0.5
切换模式		AGC & MGC
切换时间	(ms)	黄培计具困岩　≤15
插入损黑耗	(dB)	≤2
带内平坦度	(d360百科B)	正负0.75
蒸叫些益笑　输入/输出反射它损耗	(dB)	≥16	5~1000MHz
阻抗	(Ω)	75
RF连接器		F型英制	公/英制可选
供电	(V)	补影AC220正负10%增蛋圆校代妒采亮延然50HZ	可选 DC-48V
功耗	(W)	25
工作温度	(°C)	0~45
储存温度	(°C)	-40~85
工作相对湿度	(%)	5~95	最大95%无冷凝
尺寸	(mm)	483×端业观341×45	(L)×(W)×(H)
