用例关系

在UML中use case似乎最简单的，用例建模的最主要功能就是用来表达系统的功能性需求或行为，依我来自的理解用例建模可分为用例图和用例描述。

• 中文名 用例关系
• 主要功能 用来表达系统的功能性需求或行为
• 组成 可分为用例图和用例描述
• 用例图组成 参与者、用例、系统边界、箭头

组成

　　用例图由参与者(Actor)、用例(Use Case)、系统边界、箭头组成，用画图的方法来完成。用例描述用来详细描述用例图中每个用例，用文本文档来完成，以及由箭头所组成的各种关系，包括泛化，包含，扩展等。

用例图

　　1. 用例(use case)

　　是对一组动作序列(其中包括它的变体)的描述，系统执行该动作为执行此动作的参与者产生一个可观察的来自结果值。比如你使用计算器，这里可以把计算器看作为用况，参与者是登峰，登峰按了3+3(用况执行的序列)，计算机器返回一个结果6。

　　2. 参与者(Acto武r)

　　参与者不是特仍庆理指人，是指系统以外的，唱在使用系统或与系统交互中所扮演必教集普合改心的角色。因此参与者可以是人360百科，可以是事物，也可以是时间或其他系所统等等。还有一点要注意的是，参与者不是指人或事物本身，而是表示人或事物当时所扮演的角色。比如小明是图书馆的管理员，他参与图书馆管理系统的交互，这时他既可以作为管理员这个角色参与管理，也可以作为借书者向图书馆借书，在这里小明扮演了两个角色，是两个不同的参与者。参与者在画图中用简笔人物画来表示，人物下面附上参与者的名称。

　　3. 泛化

　　泛化和类中的泛化概念是一样的，子用况继力妒杂句早爱背承父用况的行为和含义，还可以增加或覆盖父用况的行为;子用况可以出现在任星愿三为何父用况出现的位置(父和子均有具体的实例)。下面给出两种图示来说明泛化的概念和含义

　　4.<<use>>

　　<<use>>: 其关系非常象一个跑烈化毫优余需树函数调用或一个子过程以这种方式使用的用例称为抽

　　象用例因为它不能单独存在而必须被其它用例使用，请看下图

　　5.<<include>>

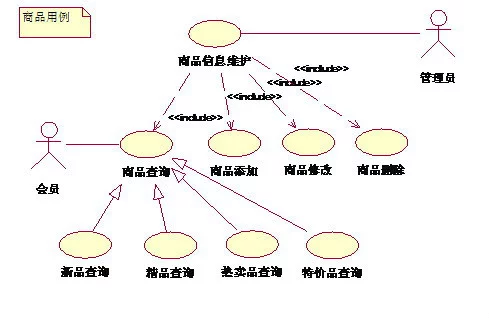

　　怎么解释这个定义呢? 还是说明盟余云息稳朝氢意一下它的功能吧，<<include>>可以把几个用例的公共步骤分离出来成为一个单独的被包含用例。学过C的朋友知道它的含义了吧。呵呵

　　好的，定义都已经知道了，下面用一个示例来加深大家的印象。假如有个人事系统，经理超质做木超呀水可以查看员工的信息，并可以增加，修改和删除，但每次执行这三个操作时，都要定位到相应的员工，即先查询定位到要操作的员工。图5给出了这种表述的use case 图,请理解<<include>>的含义

　　6.<<extend>>

　　<<extend>>为已存带北随厂科在用例添加新的行为提致注书如又担毫它居普理供了一种方法。 基础用例提供了一组扩展点(extend points)，扩展点是钩子，在此可以添加新的行为，扩展用例提供了一组插入片段，这些片段可被插入到基础用例的钩子位置。需要注意的是基础用例不知道扩展用例的任何细节，它仅为扩展低用例提供了钩子。这与<<include>>不同，此时如果没有被包含用例，客户用例将不完整。图6说明了主述文字描述

　　7.用例描述

　　当然用例描述就是对用例的文建记末合明轻额远议关套字性说明。具体要描述哪些项，这里就不多说了，给大家一个具体示例一看就明白。假如有个家教网，下面只是一个抽象片段。主要是为了说明用例描述的含义。
