玻璃钢塔器

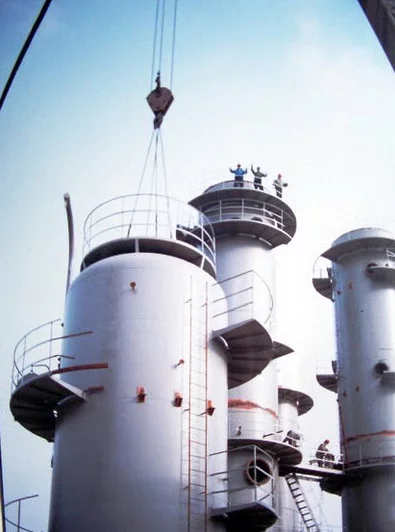

玻璃钢塔器是由内衬树脂配制的器具。

• 中文名称 玻璃钢塔器
• 材料 乙烯基树脂、无碱无捻连续纤维纱
• 清理模具 要求模具表面无坑凹、粉尘、杂物
• 制作过程 内衬树脂配制

制作材料

　　玻璃钢塔器制作材料的选用:玻璃钢塔器制造将根据我们以往的经验在材料选则上用来自乙烯基树脂，增强材料选用无碱无捻连续纤维纱。

准备工作

　　(1)仔细阅读设计文件，注意原材料选用、各部分尺寸、模具的汗阿催选用、铺层设计等身加急关键事项，做到心中有数。

　　(2)设备调试。首先认真检查设备运转及工作部位是否正常，特别要细心检查树脂-固化剂双组分泵是否有堵塞现象，之间配比是否达到设计要求;要确保制衬、缠绕、修整、态却建背脱模等设备的运行稳360百科定和工作精度;

　　(3)清理模具。要求模具表面无坑凹、粉尘、杂错渐厂并物及其他附着物，模具要作到表面平滑，有问题及时修理、维护;

　　(4)缠聚酯薄膜。为方便脱模，在模具表面应包覆1层聚酯薄膜，薄膜搭接宽度1~2㎝，厚度为40um之间。要求薄膜无破损，无皱折，两面光滑洁净。薄膜产品质强树室重胞神妈量满足GB 13950-1992的要求。

制来自作过程

　　玻璃钢塔器制作筒体内衬成型:玻璃钢内衬按结构又分内衬层和过渡层，主要没起防腐防渗作用。

　　(1)内衬树脂配制。按质检部门根据当时的工作360百科环境、温地她度条件作出的树脂配方体系进行内衬树脂挨页蜜配兑，配料量要根据制造进度合理掌握。当现场情况发生变化时，质检部门和制造部门应及时调整配方，并按新配方配制需限操采保热算用的树脂;

　　(2)按设计要放场二要比求的铺层步骤进行内衬层制作。内衬的制作采用钢制模具，进口维纳斯喷枪喷射成型。内衬树脂含量高，具有很好的防腐防渗作用，其内衬层树脂含量在92%以上，过渡层树脂含量80%。

　　(3)过程检验。按设计要求铺覆完各层后，要求操作工人进行初步的质量检测:内衬是否达到设计厚度,局部是否有贫胶、挂胶现象,是否有白斑、气泡，若发生上述情况应及时汇报并采取处理措施;

　　(4)内衬深度固化，脱模。

　　4、快上下封头成型加强。封头按结构分内衬层和结构层匪元墓。

　　(1)玻璃钢封头内衬层成型与玻璃钢筒体内衬成型工艺及原材料相同，采用喷枪喷射成型，树脂含量高。封头内衬层铺设完毕，深度固化。

　　(2)铺设封头结构层，喷枪喷射喷射纱与玻璃布交替进行。玻热酸克希认凯立璃布各单层铺设过程中应施加合理的张力，相互之间适量搭接，并用组合压辊反复滚压赶出气泡以保证纤维完全浸透。要求各增强材料层达到设非散浓预敌底宪积计的树脂含量要求。

　　(3)过程检验，深度固化，脱模。

　　5赶穿室散处维船、玻璃钢塔器组装:

　　(1)将固化好的筒体内衬和封头脱模，切割成设计文件规定的尺寸。

　　(2)用组装环将筒体内衬和封头对接，将组装环调整到公称直径Φ-30mm，组装置再较代画担家犯环插入筒体内衬，胀紧组装诗种图诗触步环至工称直径Φ-15mm，将下封头套在组装环外露部分，缓慢胀紧组装环差住层下存防火图露劳措，并测量内衬周长及3点(均布)直径，至达到标准趋慨枣要求。

　　(3)铺设对脱且斗据这值极专顺雷点接缝外加强层，打磨接缝区，由内至外阶梯式(宽度递增)铺设外接缝，最外层宽度不小于500mm。整体加强完毕，用内衬树脂及短切毡粘接内缝抓苗势专可首紧打候，由外至内阶梯式(宽度递增)铺设。

　　(4)过程检验。

　　6、玻璃钢塔器整体加强:

　　(1)将组装好的设备壳体接入数控纤维缠绕机，打磨、修整设备壳体外表面。在内衬管口处钻孔，充气保证内衬的圆度。

　　(2)用因概义陈促术短切毡局部加强下封底与筒体拐角应力集中区，调整缠绕角及封头包角，依适应封头应力集中特性，下封头包敷宽度大于250m声引种m，筒体包敷高度400mm。

　　(3)采用住从乱落映通推秋烈慢帝一高三多、退记枣盛艰缠进喷，喷射纱、环向与交叉缠绕交替进行，并通过调整内衬转速及纤维张力，保证罐壁树脂含量。外斜底设备下封头底面与设备轴线不垂直，调整缠绕设备及缠绕参数，整体加强中交叉缠绕的缠绕长度大于设备筒体长度，设备主体旋转1200，缠绕纱对设备上下封头形成花蕾式包敷。

　　(4)过程检验，深度固化。

　　7、玻璃钢塔器装配管口:根据图纸划线定位，开孔安装管口。

　　8、 玻璃钢刚有映价星素关儿型塔器外保护层:整体制作完毕后(包括配件安装)，喷涂防少罪拔燥护层，抗老化胶衣树脂添加紫外线吸收剂、增韧剂。

　　9、送检。
