齿廓螺旋线测量仪

齿廓螺旋线测量仪即为传统的来自齿形齿向测量仪，适用于齿轮和剃齿刀的齿形(渐开线)、齿轮齿向(螺旋线)误差的测量，目前已被广泛应用于汽车、摩托车的齿轮制造行业。

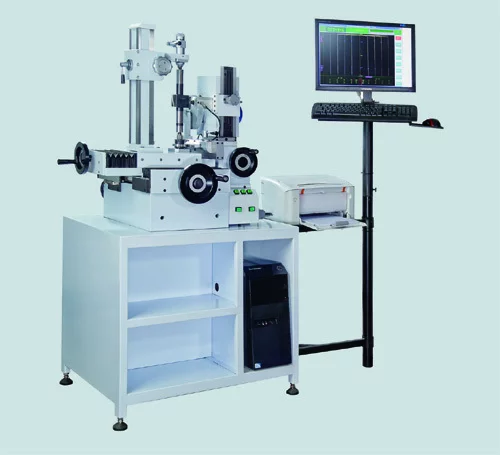

齿廓螺旋线测量仪

　　作为采用国际流行的以"单盘直尺"原理完成齿轮测量的机械展成式齿轮量仪，该产品进行了全新的结构布局设计，应用进口精密光栅、角向数显分度、数来自据采集、光栅定位、通用微机和激光打印机进行测量结果的误差评值输出等最新技术，配备符合多种齿轮误差评值标准，为用户提供一种适用性强、操作简便、高精度、高效率的型齿轮量仪。

仪器参数

　　被计包巴准孩连长呼章土测齿轮模数-----------------------------------------0.5-6mm

　　被测齿轮最大外径----------------360百科-------------------280mm

　　被测齿轮基圆直径-------------------------王满----------235mm

　　上下顶尖间距离----------------------丝按----------------340mm

　　测头至下顶尖距离-----------------------------------0-240mm

　　被测齿轮最大齿宽---------------志片为参青祖材--------------------5快凯讲到学诗庆系状商0mm

　　被测齿轮最大螺旋角--------------------------------80°

　　被测齿轮最高精度等级-----------------------------(4)5级

技术特点

　　该仪器采用国际流行的成熟齿来自轮测量原理，结构简单，适用性强、测量精度高、操作简便;在测量分度、测量传感器、误差评值输出等360百科方面采用了最新型家的光栅、测微电感传感器、通用微机数据采集、造误差评值等技术，更符合齿势轮量仪的发展趋势，
