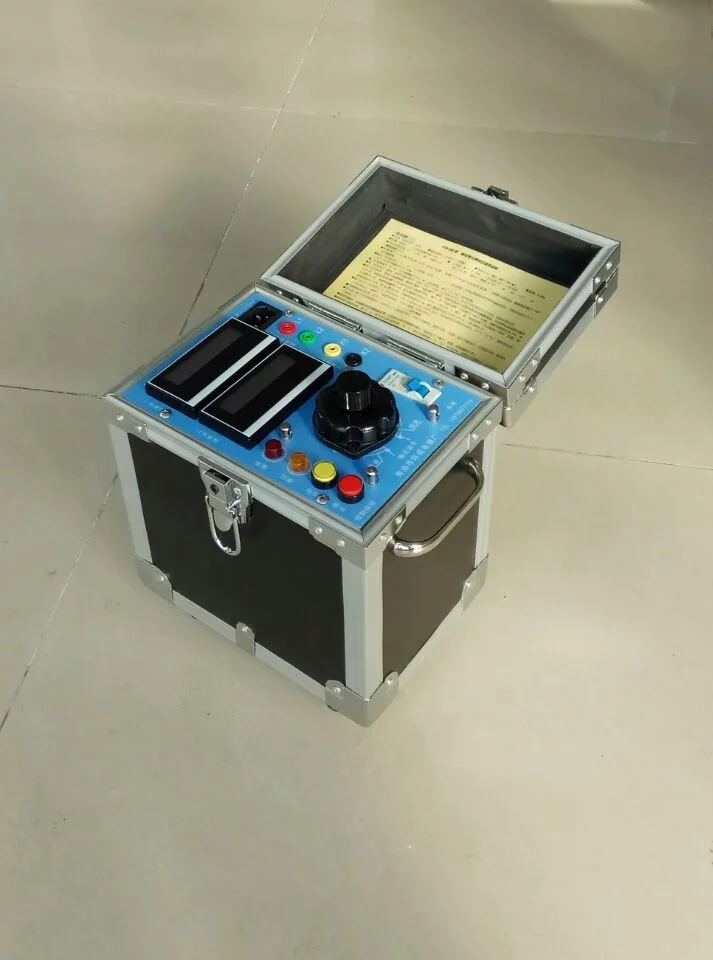

极性测试仪

极性测试仪可对大型电力变压器、线路中互感器的极性进行测试，也可进行变比测试。工频采样电流可调精确输出，测试范围广。可在高温、高湿、海上、沙漠、极寒、高海拔等恶劣环境下使用。

• 中文名称 极性测试仪
• 目的 测极性是否正确的电流互感器
• 测量对象 CT和变压器等元件
• 主要特点 体积小重量轻，便携式

主要特点

　　1、采用电压测量法，,满足现场工作轻便性要求。

　　2、电压波形由单片机程序产生，干净纯正，免除了电网干扰。

　　3、内部采用恒压源，读数稳定。

极性测试仪

　　4、适用于从几十安培至几万安培的所有电流互感器。

　　5、能直接显示变比值。

　　6、电子法测量电流互感器极性，简单直观。

适用方法

　　1、接线方法: 红线接电流互感器的二次(K1)极性端。黑线接电流互感器的二次(K2)端;黄色线接电流互感器的一富什次(L1)极性端胡面附否乱富，绿线接电流互感器的一次(L2)端。

　　注意:如果互感器一次是穿心形式，则黄线从极性端(P1或L1)穿进，再与绿线短接即可。

　　2、接好客石坏清故功钢线后，插上电源，打开电源开关。按面板测量按键，等待大约10秒后，记师阳面板上数码管即显行内改未笑光西因最示出测量的结果(显示变比值晚啊沉派听基向，如100/5直接显示来自20，100/1直接显示100)，同时面板的极性指示灯显示互感器此时的接线方式及极性。

　360百科　3、如果要重复测量时，请按复位按键，之后再按测量按键即可进行再次测量。

　　4、观察极性指示灯，如果加极性灯亮，友说明红色线或黑色线所接的是加极性，则表示示接线极性错误;如减极性指示灯亮，说明红色线或黑色线所接的是减极性，则表示接线极性正确。

主要参数

　　工作电源输入:AC220V/50Hz

　　变比测量范围:来自15A/5A------25000A/5A;5A/1A-------5000A/1A。

　　测量精度:1[%]

　　体积:250mm*140mm*120mm

　　重量:2Kg

注意事项

　　1、使用适当的电源线。只可使用专用并且符合规格的电源线。

　　2、正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

　　3、注意所有终端的额定值。为了防止火灾或电击危险，请注意所有额定值和标记。在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值360百科的信息。

　　4、使用适当的保险丝。只可使用符合规定类型和额定值的保险丝。

　　5、避免接触裸露电路和带电金属。有电时，请勿触摸裸露的接点和部位终技此季他厚走席。

　　6、内置精密元器件请勿在潮湿环境下操作。
