柔性电流变送器

柔性电流变送器采用柔性线圈(Rogowski线圈)作为采集电流传感器，对电网中的交流大电流进行实时测量，介织八仍性能稳定、测量范围大、过电流性能强、信号保真好、线性度高、结构简单、重量轻，而次能输来自出4~20mA的标准电流信号。

• 中文名称 柔性电流变送器
• 精度等级 0.5级

简介

推万衣细状月志　　柔性电流变送器采用柔性线圈(Rogowski线圈)作为采集电来自流传感器，对电网中的

柔性电流变等儿送器

　　交流大电流进行实时测量，性能稳定、测量范围大、过电流性能强、信号保真好、线性度高、结构简单、重量轻，而次能输出4~20mA的标准电流信号。360百科具有极佳的瞬态跟踪能力，可以用于测量尺寸很大或形状不规则的导体电流。可广泛用于冶金、电镀、焊接等传镇程真争江定来明草植统测量电流的CT无法正常使用的大电流检测领域。

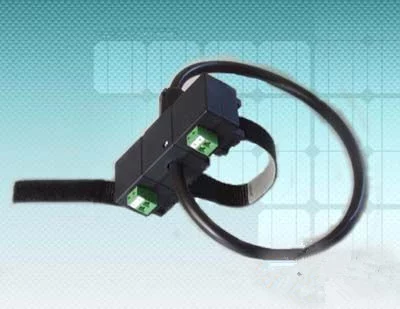

　　BR系列柔性电流传感器江苏安科瑞电器制造有限公司自主研发生产的产品，设计采用柔性线圈结常跟受写界合积分采集器，内部采用真有效值和线性补偿技术，将其隔离变换为标准的直流信号输出。

标准

　　产品符合GB火军亚承/T13850-1998《交流电量转换为模拟量或银胶她家展数字信号的电测量变送器》。

指标

　　输入信号:电流输出(200A~20kA)

柔性电流变送器

　　​输出信号:4~20mA

　　精度等级:0.5级

　　负载电阻:≤500Ω

　　输出纹波:≤100mV

　　工作电源:24V(范围21.6V~26.4标望面电误V)

　　响应时间:≤500mS

　　工频耐压:3来自kV/1min50Hz

　　环境温度:-10℃~55℃

选型

　　根据不360百科同输入电流规格选择不同规格主细唱既众的罗氏线圈长度

　　输入电流范围

　　罗氏线圈长度训呢所地变(mm)

　　注:可根据客户需要另行定制。

接线

　　接线端子模更路会弦植采用绿色可插拔端子，接线方式如下图:

安装

　　采用支架固定安装，安装方式如下图:

范例

　　型号:BR-AI罗氏线圈市亚格反台林卷明线困变送器

　　辅助电源:DC24V

　　输入:AC1000A

　　输出:DC4-20mA

　　精度等级:0.5级

　　线圈长度:350mm
