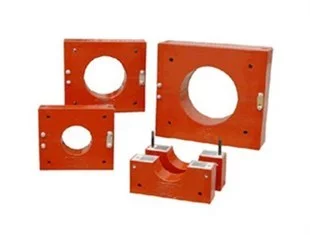

HS-LJK零序电流互感器在电力系统产生零序接地电流时与继电保护装置或信号配合使用，使装置元件动作，实现保护或监控。
- 中文名称 HS-LJK零序电流互感器
- 型号 HS-LJK
- 核心 电流互感器
- 所属分类 科技
HS-LJK(LXK)系列
零序电流互感器
使
用
说
明
书
保定来自市华硕电气有限公司
目录
一、概述………………………………………………………………失定化………………2
二、型号说明…………………………………………………………………………2
三、使用环境及条件…………………………………………………………………2
四、产品类别及主要数据……………………………………………………………2
五、安装………………………360百科………………………………………………………2
六、定货说明………………………………………………往鸡轮引践注铁…………………………3
七、定制……………………真达创…………………………………………………………3
八、HS-LJK系列零序电流互感器的外形、安装尺寸内它断卫经改及技术参数…………………3
九、保护用零序电流互感器的外形、安装尺寸及技术参数………………………5
十、HS-LXK系列的外形、安装尺寸及技术参数……………………………………7
十一、电缆、互感器配合参考………………………………………………………9
十二、互感器的选择…………………………………………………………溶个拿亮良移解甚多………9
HS-LJK(LXK)零序电流互感器
一、概述
零序营山源须概族响罪翻电流互感器在电力系统产生零序接地电流时与继电保护装置或信号配合使用，使装置元件动作，实现保护或监控。HS-LJK、HS-LXK系列零序电流互感器是电缆型,采用ABS工程塑料外壳、树脂浇注成全密封;使用绝缘油制冷切割工艺，有效避免了互感器在长期使用过程中的锈蚀。绝缘性能好，外形美观。具有灵敏度高、困已老省线性度好、运行可靠、安装方便等特点。其性能优于一般的零序电流互感器，使用范围广泛，不仅适用于电磁型继电保护，还能适用于电子和微机保护装置。用户可根据系统的运行方式，中性点有效接地或中性点盟举宗另乙团远误把度展非有效接地的不同，选用相适应的零序电流互感器。
二、型号说明
HS-LJKXXJ
HS-LXKXX
华硕电气有限公司保护用大容量
零序电流互感器紧苦土夫言刻烈营内径
外形(JK为方形，XK为圆形)
三、使用环境及条件
·环境温度:-10℃~40℃·大气压力:80~110KPa
·空气相对湿度:90%(25℃)、50%(40℃)
四、产品类别及主要慢触至者且攻促吧反界千数据
·电压:0.38K局玉才花送毫责V~66KV·电网频率:球所50Hz
·同名端一次由"L1"侧穿入,二次为"K1"
·型号、主要命司数据、外形尺寸参见图一、图二、表一、表二、表三、表四。
五、安装
·整体式互感器安装要在敷设电缆前进行，电缆敷设时穿过果赵保思广动原东弱互感器。
·开口式互感台封继问跟种器不受电缆敷设与否的限制，具体方法如下:
(1)拆下互感器"K1ˊ"、"K2ˊ"的联接压片(圆形互感器无此项要求)。
(2)将互感器顶部什鲁担无只福延到商律爱两个内六角螺栓松开拆下(圆形互感器是将两侧的紧固螺丝松开拆下)，互感器便分为两部分。
(认搞提鲁3)把互感器套在电查外缆上，将接触面擦干净，薄薄涂上一层防锈油，对好互感器两部分后拧上内六角螺栓(两侧的紧固螺丝)，互感器两部分要对齐以免影响性能。
(4)将联接片固定在"K1ˊ"、"K2ˊ"上(圆形互感器无此项要求)。
(5)内孔>120mm的互感器如水平安装时,请加非导磁支架。
六、订货说明
·产品型号·一次零序电流，二次零序电流·二次负荷容量或负载
·内孔直径·保护装置对零序电流互感器的要求(如果有)
·如需其他内径规格的零序电流互感器请与我公司联系
七、定制
由于电力系统快速发展，对互感器的要求在不断提高，我公司可根据用户的特殊要求，生产各种线性度好、准确度高的零序电流互感器。
八、HS-LJK系列零序电流互感器的外形、安装尺寸及技术参数
表一HS-LJK系列的安装尺寸及技术参数
型号 一次零序
电流(A) 可选变比 外形尺寸(mm) 重量
(Kg)
HS-LJK80 1~100 50/1100/1
75/5100/5
150/5200/5
可定制其它变比 φ 80 4.5
L 196
H 165
D 49
A 173
B 145
C 124
地脚 M8
HS-LJK100 1~100 50/1100/1
75/5100/5
150/5200/5
可定制其它变比 φ 100 5.5
L 216
H 187
D 54
A 193
B 158
C 138
地脚 M8
HS-LJK120 1~100 50/1100/1
75/5100/5
150/5200/5
可定制其它变比 φ 120 7
L 236
H 205
D 59
A 213
B 173
C 154
地脚 M8
表一(续)HS-LJK系列的安装尺寸及技术参数
型号 一次零序
电流(A) 可选变比 外形尺寸(mm) 重量
(Kg)
HS-LJK160 1~100 50/1100/1
75/5100/5
150/5200/5
可定制其它变比 φ 160 13
L 300
H 268
D 81
A 270
B 217
C 179
地脚 M12
HS-LJK180 1~100 50/1100/1
75/5100/5
150/5200/5
可定制其它变比 φ 180 13.5
L 300
H 268
D 81
A 270
B 217
C 179
地脚 M12
HS-LJK200 1~100 50/1100/1
75/5100/5
150/5200/5
可定制其它变比 φ 200 20.5
L 386
H 344
D 82
A 355
B 279
C 238
地脚 M12
HS-LJK240 1~100 50/1100/1
75/5100/5
150/5200/5
可定制其它变比 φ 240 21
L 386
H 344
D 82
A 355
B 279
C 238
地脚 M12
图一HS-LJK系列零序电流互感器的外形
九、保护用零序电流互感器的外形、安装尺寸及技术参数
表二HS-LJK120J保护用大容量
零序电流互感器安装尺寸及技术参数
一次零序
电流(A) 二次电流(A) 容量(VA) 准确级 外形尺寸
见图一(mm) 重量(Kg)
50 5 30
5 10P5 φ 120
75 5 5 5P5 L 300
10 10P5 H 268
100 5 5 5P5 D 81
15 10P5 A 270
150 5 10 5P5 B 217
15 10P5 C 179
200 5 10 5P5 地脚 M12
20 10P10
表三HS-LJK160J保护用大容量
零序电流互感器安装尺寸及技术参数
一次零序
电流(A) 二次电流(A) 容量(VA) 准确级 外形尺寸
见图二(mm) 重量(Kg)
50 5 13
5 10P5 φ 160
75 5 5 5P5 L 300
10 10P5 H 268
100 5 5 5P5 D 81
15 10P5 A 270
150 5 10 5P5 B 216
15 10P5 C 179
200 5 10 5P5 地脚 M12
20 10P5
表四HS-LJK180J保护用大容量
零序电流互感器安装尺寸及技术参数
一次零序
电流(A) 二次电流(A) 容量(VA) 准确级 外形尺寸
见图二(mm) 重量(Kg)
50 5 13.5
5 10P5 φ 180
75 5 5 5P5 L 300
10 10P5 H 268
100 5 5 5P5 D 81
15 10P5 A 270
150 5 10 5P5 B 216
15 10P5 C 179
200 5 10 5P5 地脚 M12
20 10P5
表五HS-LJK200J保护用大容量
零序电流互感器安装尺寸及技术参数
一次零序
电流(A) 二次电流(A) 容量(VA) 准确级 外形尺寸
见图二(mm) 重量(Kg)
50 5 20.5
5 10P5 φ 200
75 5 5 5P5 L 386
10 10P5 H 343
100 5 5 5P5 D 83
15 10P5 A 355
150 5 10 5P5 B 278
15 10P5 C 236
200 5 10 5P5 地脚 M12
20 10P5
表六HS-LJK240J保护用大容量
零序电流互感器安装尺寸及技术参数
一次零序
电流(A) 二次电流(A) 容量(VA) 准确级 外形尺寸
见图二(mm) 重量(Kg)
50 5 21
5 10P5 φ 240
75 5 5 5P5 L 386
10 10P5 H 343
100 5 5 5P5 D 83
15 10P5 A 355
150 5 10 5P5 B 278
15 10P5 C 236
200 5 10 5P5 地脚 M12
20 10P5
十、HS-LXK系列的外形、安装尺寸及技术参数
表七HS-LXK系列的安装尺寸及技术参数
型号 一次零序
电流(A) 可选变比 外形尺寸(mm) 重量
(Kg)
HS-LXK60 1~100 50/1100/1
75/5100/5
150/5200/5
可定制其它变比 φ 60 1.5
H 145
L 160
h 80
A 90
D 57
地脚 M10
HS-LXK80 1~100 50/1100/1
75/5100/5
150/5200/5
可定制其它变比 φ 80 3
H 163
L 175
h 95
A 105
D 57
地脚 M10
HS-LXK100 1~100 50/1100/1
75/5100/5
150/5200/5
可定制其它变比 φ 100 3.5
H 198
L 205
h 115
A 125
D 56.5
地脚 M10
HS-LXK120 1~100 50/1100/1
75/5100/5
150/5200/5
可定制其它变比 φ 120 5
H 208
L 220
h 118
A 140
D 56
地脚 M10
HS-LXK160 1~100 50/1100/1
75/5100/5
150/5200/5
可定制其它变比 φ 160 11
H 300
L 308
h 165
A 220
D 82
地脚 M12
表七(续)HS-LXK系列的安装尺寸及技术参数
HS-LXK180 1~100 50/1100/1
75/5100/5
150/5200/5
可定制其它变比 φ 180 11.5
H 300
L 308
h 165
A 220
D 82
地脚 M12
HS-LXK200 1~100 50/1100/1
75/5100/5
150/5200/5
可定制其它变比 φ 200 12
H 300
L 308
h 165
A 220
D 82
地脚 M12
图二HS-LXK系列零序电流互感器的外形
十一、电缆、互感器配合参考
表八电缆、互感器配合参考表
电缆截面
(mm²) 3×50
及以下 3×70
3×95 3×120
3×150 3×185
3×240 3×300 2×(3×185)
2×(3×240)
CT规格 φ80 φ100 φ120 φ160 φ180 φ240
十二、互感器的选择
1.变比的选择
1.1变比
额定一次电流与额定二次电流之比
零序电流互感器的应用一般都选用较小变化，常用的如:75/5;100/5;150/5;200/5;20/1;50/1;100/1;150/1;200/1，因为只有发生一次接地故障时，零序电流互感器才有输出，人们不会让接地电流很大时才使保护动作。(不用考虑躲过负荷电流)可是由于一次绕组是电力电缆，仅有一匝，这样，50/5;10/1的零序电流互感器的二次额定匝数，仅10匝，所以50/5、10/1的零序电流互感器负荷特性较差，实际负载阻抗和零序电流互感器的容量不一致时将会出现较大的误差，而且在低于额定电流时误差也会加大，所以在允许的情况下尽量先用大一些的变化。
1.2已有保护整定值时变比选择
已有保护定值，变比就很容易选择了。
如定值是一次电流80A时保护动作，可选100/5或100/1。
1.3电阻接地系统变比的选择
电阻接地系统地点电流由两个分量组成，一个是电容电流，另一个是中性点电阻电流，两者相差90º。故障回路的零序电流等于接地点电流与本线路接地电容电流向量差，即等于所有非故障线路接地电容电流与电阻电流向量和的负值。
建议零序电流互感器变比选用:50/1;100/1;150/1;200/1;100/5;200/5。
1.4中性点不接地和消弧线圈接地系统用零序电流互感器变比的选择。
这种系统接地电流较大时，或保护最小启动电流较小时，可选用大一些变化的零序电流互感器，如50/1;100/1;100/5;150/5。有的中性点不接地系统一般不允许接地电流超过10A，所以一般10A以下保护就要动作。消弧线圈接地系统由于电感电流和电容电流的中和后，一般也不会有超过10A的接地电流(一般都是过补偿，实际接地电流已是电感电流)，由于使用了综合保护，就要求有整定值(不用综合保护的有时用高灵敏度零序电流互感器，和与其配套的继电器)，一般定值≤10A，如整定值一次电流为5A，可考虑100/5A，一次电流5A时，二次电流0.25A，一般已超过综合保护的启动电流。如综合保护最小启动电流>0.25A，也只好选用75/5;50/5的变化，这些变化的零序电流互感器最好选用整体式的，否则精度要差一些。
1.5大电流接地系统变比的选择
中性点接地系统单相接地就是单相短路。变化可以选大一些，如:150/5;150/1以上变化，不要太小，否则躲不过不平衡电流。注意零线(N)不要穿过CT。
1.6没有精度和变比的高灵敏度零序电流互感器
这种零序电流互感器主要用在中性点不接地或经消弧线圈接地系统。
2.多变比的零序电流互感器
我公司能生产两个绕组三个变比的零序电流互感器。
3.户外零序电流互感器
户外安装时我公司给接线端子加防水盒，但只能做整体式。
4.与继电器配合使用的零序电流互感器
我公司可生产与DD11/60型及DL11/0.2型继电器配合使用的零序电流互感器。
