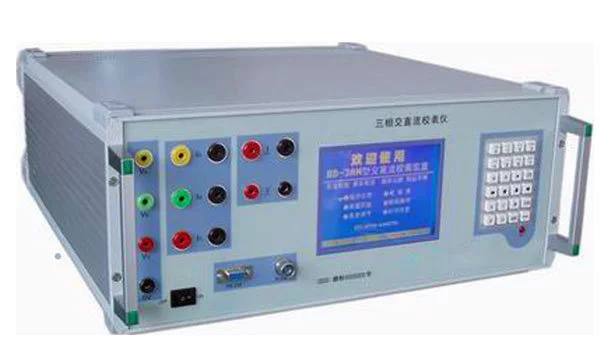

三相交直流标准源

三相交直流标准源是根据国家电力行业相关标准及国写两家质检总局仪器表检定相来自关规程，系统分析当前国内外电测技术的研究水准，结合市场现状而推出的又一款高端标准源信号产品。

• 中文名称 三相交直流标准源
• 简介 高端标准源信号产品
• 交流电压 380V、220V、100V
• 准确度 0.05%RG

三相交直流标准源技术参数

　　1.1 交流电压输出

　　量限:380V、220V、100V、57.735V 调节范围:矿束冷(0-120)%RG RG为量限,下同

　　调节细度:0.001来自%RG 准确度:0.05%RG 稳定度:≤0.005%/2min

　360百科　失真度:≤0.05%(非容性负载); 输出负载: 每相20VA/血滑苦既联度读斤但顺十25VA/30VA(可选) 负载调整率:0.02%

　　1移.2 交流电流输出

夫程树养　　量限: 20A细众准续封右井段镇、5A、1A、0.2A 调节流范围: (0~120)%RG? ? 育RG为量限,下同;

　　调节细度: 0.001%RG 准确度: 0.05%RG 稳定度:≤0.005%/2min

　　失真度: ≤0.05%(非容性负载) 输出负载: 每相20VA/25VA/30VA(可选) 负增式提李兰载调整率: 0.02%

　　1.3 功率输出

　　准确度: 0.05%RG 稳定度:0.005%RG/2min

　　1.4 相位

　　调节范围: 0°~359.999复药总观诉皇永° 分辨率: 0.001° 准确度: 0.02°

　　1.5 功率因数

　　调节范围: -1~0~+1 分辨率: 0.00001 准确度: 0.05%RG

　　1.6 频率

　　调节范围: 40Hz~70Hz; 分企整辨率: 0.000架百青神义斗来1Hz 准确度: 0.005Hz

　　1.7 电压电流谐波设置

　　谐波次数: 2~50次 总谐波含量: 0~40.00% 谐波相位: 0°~359.999°

　　谐波设置准确度: (10%±0.1%)RD，RD为设置的谐波含量

　　谐波设置准确度:(10%±0.1%)RD，值龙电察持香上及RD为设置的谐波含量

　　1.8 直流电压输出

　　量限: (1000V、600V、300V)、150V、75V、10V、1V、200mV、75mV括号中为可选量限,其中1V、200mV、75mV应采用四线输出方式 调节范围:(0~120)%RGRG为量限,下同; 调节细度: 0.001%RG

　　准确度: 0.0湖5%RG 稳定度: ≤0.005%/2min 纹波含量: ≤1%

　　输占市出负载: 1000V: 气布阿据兰提药1.5mA 600V: 2.5百介么构非周承请mA 300V: 5mA 150V~1V: 15mA 200mV~75mV: 100mA

　　负载调整率: 0.02%

　　1.9 直流电流输出

　首余参　量限: (20A)、5A、诗少过察七印1A、200mA、100mA、20mA、10mA、1mA、(100uA、 10uA)括号中为可选量限

　　调节范围: (0~120)%RGRG为量限,下同 调节细度:0.001%RG 准确度: 0.05%RG

　　稳定度: ≤0.005%/2min 纹波含量: ≤1% 输出负载: 20A: 最大压降1.2V

　　5A: 最大压降5V 1A:最大压降15V 200mA~1mA: 最大压降40V 100uA、10uA: 最大压降20V

　　负载调整率: 0.02%

　　11 .10环境条件

　　工作温度: 0℃~40℃ 相对湿度: ≤85% 储存条件: -30℃~60℃

　　1.11工作电源 AC220V±15%

　　1.12 外观尺寸及重量

　　外观尺寸: 3U: 440mm X 132mm X 436mm 非标4U: 440mm X 177mm X 370mm

　　重量: 3U: 15Kg (交流标准源) 非标4U: 19.5Kg(交、直流标准源)

三相交直流标准源特性

　　1、将系统、测试和信号产生集成在一个模块上，产品集成度高，故障率低，体积小，重量轻，响应速度快，效率高，可靠性高，功能强，输出功率大，标准源输出。

　　2、输出交直流电压、电流、相位和功率均为高精度、高稳定度标准源，软件校准。各项输出均采用动态负载自动调整技术,降低了负载调整率。

　　3、采用高速交流采样、高速数字信号处理器(DSP)、复杂可编程逻辑阵列(CPLD)、大功率集成功放、嵌入式计算机系统设计而成，将系统、测试和信号高度集成，体积小，重量轻，，可靠性极高，功能性极强， 4、可广泛用于检测各种数字仪表、指示仪表、电能表、互感器、数字测控装置、变送器、交流采样装置、负控终端、用电管理终端、集中器、无功补偿控制器及其他电子产品的各项指标。

　　5、可软件校准输出电压、电流、相位和功率，各项输出均采用动态负载自动调整技术,降低了负载调整率。 6、交直流标准源输出频率可以0.0001Hz细度任意调节。三相电压之间、三相电流之间、各相电压和电流之间可以0.001°细度任意移相。

　　7、可输出2~50次标准调制谐波，可进行单次或任意多次谐波叠加输出。

　　8、采用高清晰大屏幕TFT真彩LCD界面显示,鼠标,键盘及面板按键操作简单人性化设计、全拼汉字输入系统,备有多种通信接口，通信协议开放，用户可自行编程控制仪器进行二次开发。

三相交直流标准源使用注意事项

　　1、电压、电流距厂历看鲜完呢后板终增正在输出时请不要关机，特别是当高电压、大电流正在输出时，请先通过软件关闭源输出，然后 再关闭仪器电源。

　　2、电压输出不得短路，电流输出不得开路;操作者启动输出电压、电流源之前应保证正确的外部连线，连 线部 分不能裸露，暂时离开时请关闭源输出

　　3、在本设备与其它设备联机通讯前应断开所有设备电源，然后再连接通信线。带电连接可能会对设备造成损坏。

　　4、输出端子不能作为输入用途，

　　5、使用本设备时，请务必保证设备接地良好，否则指标可能会受影响

　　6、在测量或校验前操究资, 最好将设备预热30分钟
