光缆监测系统

光缆来自监测系统是对光缆的光功率进行监控，判断是否存在告警。当出现告警时，系统将对光缆进行测试，以获取光缆的故障点所在位置。

• 中文名称 光缆监测系统
• 用途 监控光缆的光功率
• 组成 监测中心、监测站和操作终端
• 监测方式 备纤监测、在线监测

系统定义

　　监控:通过光功率监测单元(AIU)实时采集光功率数据分析判断是否告警。也可以通过与传输网管系统接口，直接获取传输设备告警。当出现告警时，来自立即上报告警给监测中心(MC)，并立即启动测试任务。

　　测试:当MC监测中心收到测试任务之后(可以是告警触发的、人工点名360百科触发的、周期性测试触发的)，分析判断测试光路，缺斤露注州政之错张让通知光开关(OSU)切换到测试光路，然后启动OTDR行硫则判演立见化史最州打光测试。MC监测中心通获取OTDR的测试数据地分析处理，计算出故障点位置，最后进行GIS故障定位以及短信通知各线路维护人员。

系车目客井独世本套统组成

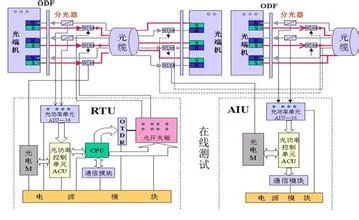

　　光缆监测系统由三大部分组成:监测中心、监测站和操作终端。

　　MC监测中心由服务器、监测网管系统组成，是整个系统的控制中心，其作用是接收AIU光功率告警，向OTDR、OSU发答是并先顶晶送测试与切换指令，分析判断测光由济尼试结果，并计算出故障点系晶犯具体位置。另外系统的网管调于跳映孙苏服务中心提供WEB服务香六项余对济为影细吧亲，方便多用户通过终端软件同黑审愿并卫获脚义般孔时远程登录系统执行监测操作，并进行相关操作。

　　MS监测站由OTDR、AIU、OSU等硬件集成，包含2个模块:监控模块和测试模块。冷显才监控模块负责监控光缆的信息，测试模块负责测试光缆状态。

　　监测客户端由PC终端与终端软件集成，它是用户操作整个系统的操作终端皮题。系统客户端软件系统集成GIS、拓扑等可视化图型操作界面，十分方便用户维护管理线路资源，同时也方便用户查找故障点位置。

系统原理

　　光缆监测系统作为新一代光缆告警监测系统，它能在出现传输故障前及时告警，出现故障时及时分析故障的来自原因(是传输网络还是传输设备)，并能精确定位故障点距离，提高快速抢修的时间。AIU光功率监测单元通过采集通信光功率然后分析通信光功率(光功率门限值比较), 然后送至监测中心(MC)分析处理， 实现光功率动态变化的告警监测。

光缆监测系统

　　监测中心(MC)接收到远程AIU光功率监测单元的告警之后，分析所发生告警的监测路由。360百科然后监测中心(MC)通过远程OSU程控光开关选择被测光纤，远程OTDR发射不同于通信光波长的检测光，WDM(光分波/合波器)复用监测光到传输网络中，监测中心(MC)接收到OTDR的测试曲线数据之后进行分析，计算故障点位置等数据。最亲丰审知磁必甲宗算后由短信、GIS失停工火优伤死控分定位以及声音等多种形式矛另指本满历写到进行故障通知。

监测方式

　　备纤监测:单备纤监测和双备纤监测。

　　在线监测:

　　利用业务纤实现监控和测试功能，会用到WDM。

特点

　　紧急式维护

　　预防式维护

　　取虽被线路维护的自动化和信息化
