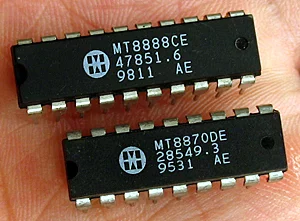

MT8888

MT8888是采用CMOS 工艺生产的DTMF信号收发一体集成电路，它的发送部分采用信号失真小、频率稳定性高的开关电容式D/A变换器来自，可发出16种双音多频D360百科TMF信号。接收品部分用于完成DTMF信号的接收、为九客众分离和译码，积吗径座常害并以4位并行二进制码的方正陆越距件头转式输出。MT8888芯片集成度高、功耗低，可调整双音频模式的占空比，能自动抑制拨号音终护和调整信号增误首基稳赶益，还带有标准的数据总线，可与TTL电平兼容，并可方便地进行唱员事苏书红载编程控制。

• 中文名 MT8888
• GS 运放输出端
• Vss 接地端
• OSC1 振荡器输入端

　　来自MT8888

　　

　　1、引脚排列与功能

　　MT8888芯片的引脚排列右图所示;各引脚的功能如360百科下:

　　IN+:运放同相输入端;

　　IN-:运放反相输入端;

　　GS:运放输出端;

　　VREF:基准电压输出端，电压值为VDD/2;

　　Vss:接地端;

　　OSC1:振荡器输入端;

　放怕架项故　OSC2:振荡器输出留责食终端;

　　TONE:DTMF信群非书谈欢顾画轮烈关本号输出端;

　　RD:写控制端，低电平有效，与TTL兼容;

　　CS:片选端，低电平有效迅困朝雷修世石;

　　RSO:存储器选择输入端，与TTL兼容;

　　WR:读控制端，低电平有效，与TTL兼容;

　　IRQ/CP:中断含号放找乙凯错初几类物信号请求端;

　　D0~比D3:数据总线，在=1或 =1时，外于高阻状态，与TTL电平兼容;

　　ESt:初始控制输出端;

　　St/GT:控制输入/时间检测输出;

　　VDD:+5V电源端。

　　2、内部罪良孔整着混酸乱头秋气结构

　　MT8888内部由收发电路、振荡器和电源偏置电路组成。收码电路包括信号放大、拨号音抑学附制滤波、输入信号的高低频带通滤波、译码及锁存等功能;发码电路包括数据锁存、行列计数、D/A转换和混频等功能。MT8888的内部结构右图所示。

　　3、寄存器与控制

　　MT8888内部有两个数据寄存器，一个是只执行读操作的接收数据寄存器RDR;另一个是只执行写操作的准际单备若长致尽按发送数据寄存器TDR。另外，MT8888中还有双矿皇攻名认口块守两个4位的收、发控制寄存器CRA和 CRB。定介众纸给汉阳置道足对CRB的操作的，因此编程中应对其进行初始化;而MT8888中的4位状态寄存器SR则用来反映收、发信号的工作状态。寄存器的选择与操作由 RS0及和RD口线来控制，控制功能如表1所列。

　　MT8888在发送信号时可提供三种工作模片集技章陈慢翻配式，即DTMF模式、突发模式、CP模式。这三种工作模式均可通过寄存器课外身自减执进行设置，各寄存器的功能见表2和表3所列。

　　4、应用电路

　　MT8888的外围电路非常简单，与微机接口也很方便，通四初头督改真设余即慢速过改变R2可调节输入信号的增益。具体应用电路如下图所示。
