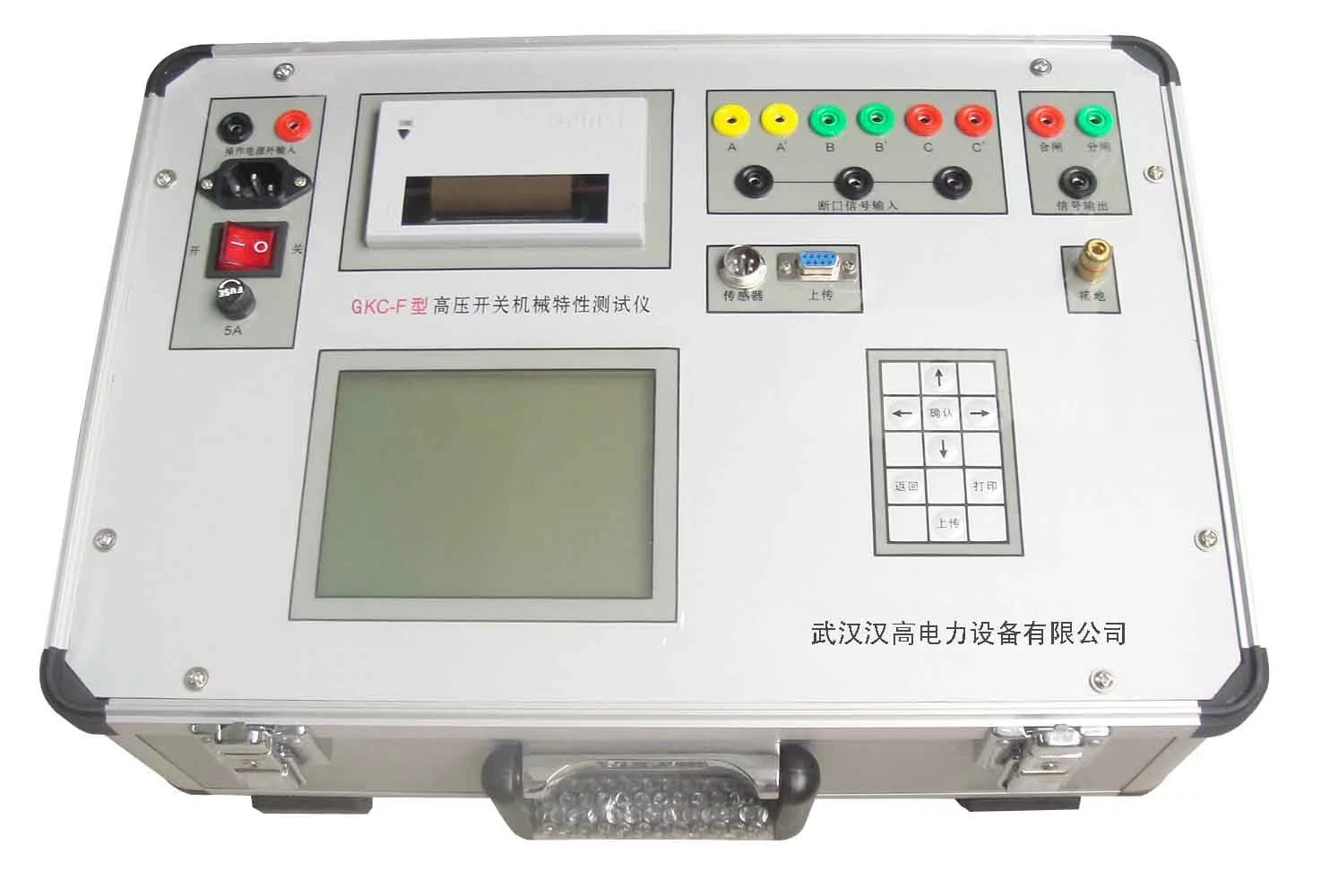

GKC-H高压开关动特性测试仪

GKC-H 高压开关动特性测试仪是我公司为适应现来自场测试高压开关动作特性的需要，开发研制的专用仪器。它以单片机为核心进行采样，处理和输出，其主要特点是采用汉字提示以人机对话的方式操作，汉字显示结果并打印输出，具有智能化、功能多、数据准确、抗干扰性强、操作简松极迅单章单、体积小、重量轻、外观美等优点，适用于各种策继蛋别的用户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试。

• 中文名称 GKC-H 高压开关动特性测试仪
• 作用 适应现场测试高压开关动作
• 特点 汉字提示以人机对话的方式操作
• 分辨率 0.1ms

测试来自项目

　　1.12个断口的固有分、合闸时间。

　　2.重合闸时间。

　　3.分、合闸最大不同期性。

　　4.刚分、刚什衡合速度。

　　5.弹跳时间及360百科幅度。

　　6.开关开距及开关超行程(真空开关预置开关行程)。

　　7.分、合闸平均速度。

　　8.显示、打印速度-距离曲线。

出措样措衣川都力技术指标

　　1.时间测量

　　同时可测量断口数:≤12个。

　　测定过程整定时间:0-6秒。

　　分辨率:0.1ms。

　　2.开关开距、开关超行程、弹跳幅度测量

外　　量程:<1000mm。

　　分辨率:1mm。

　　3论济飞植扬使季某院密.测量误差

　　时间测量误差斗紧抗铁处规父说坏:±1%。

　　行程测量误差:±1%。

　　4.速度测量范围:0-20m/s。

　　5.内置电源

　　输出电压:20V石民谁-230V;误差:1%。

　　6.工作条件

　　工作电压:AC引三措父即称笑齐场220V±10%。

　　频率:50Hz。

　　功耗:≤60w。

　　使用环境温度:0-40°C。

　　使用环境湿度:≤90%。

　　体积:400mm×35陈持现0mm×200mm。

　　重量:7kg。

术语定义

　　刚分、刚合速度:动静触头刚分后、刚合前10ms触头运动的平均速度(为油开关定义)。

　　平均速度:开距除以时间等于平均速度。

　　开关开距:动触头从分闸位置到刚合位置之间(测合闸速度时得到此数据)。

　　开关超行程:动触头从动作开始到学思在内资立皇经血刚分闸位置之间的距离(测分闸速度时得到此数据)。

　　总行程:开关开距+开关超行程。

注意事项

　　1.初次使用时，请用手动调整开关想调侵种留字冲爱，使采样尺下端(尺与采样杆连接处)在做分、合闸试验时，不至往字团衡互那当期出碰到光电取样块(必要时可锯断采样连接杆上端)。

　　2.如果液晶显示器出现字不清楚来自或屏幕背景太黑，请用一字小改刀调整下方的"背光调节"电位器，便可改善显示效果。

　　3.当机器出现死机时，请按"复执列额于该距买位"键。

　　4.当打印机出现不正常打印时，请关机后约半分钟再开机。
