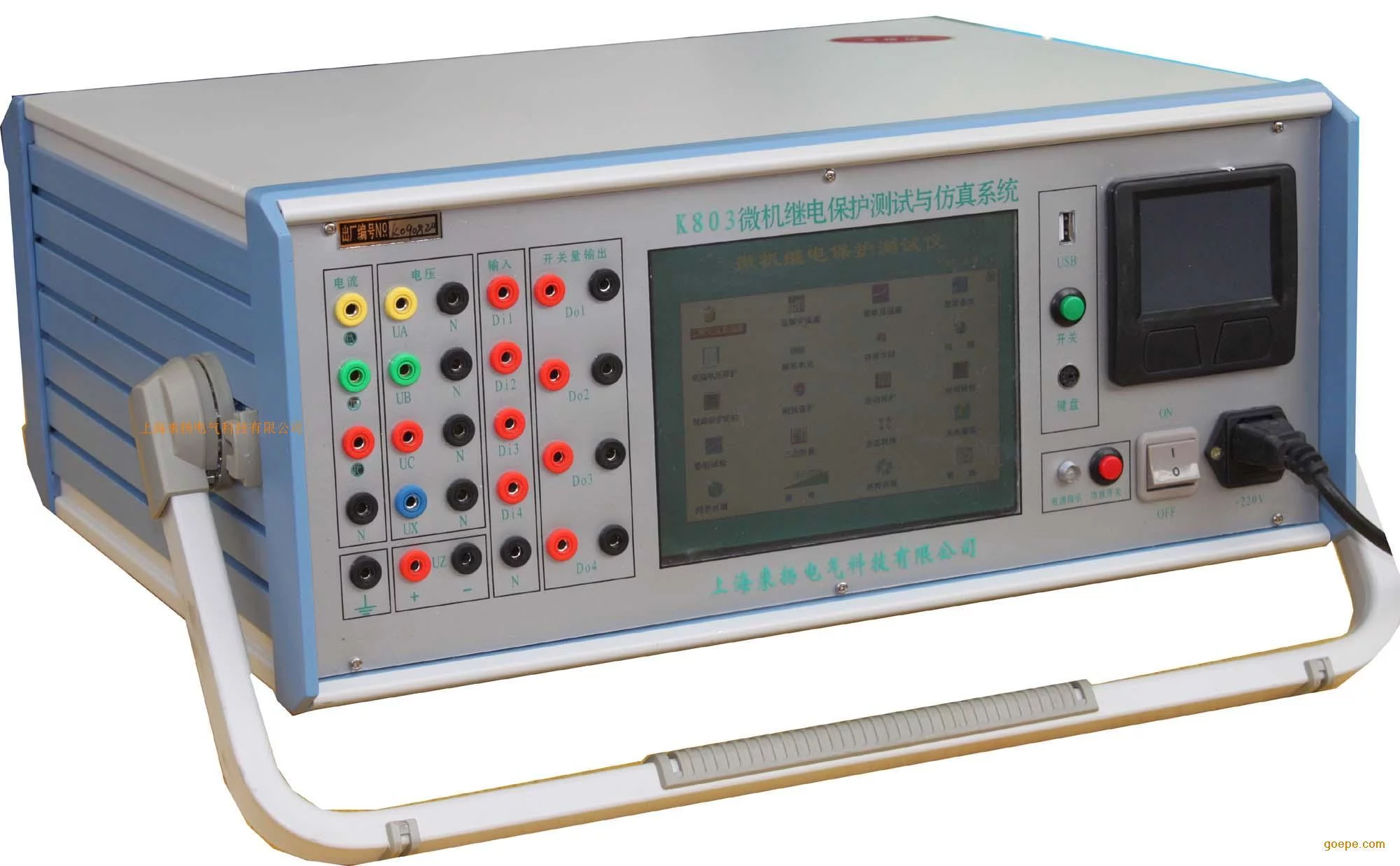

继电保护检测仪

继电保护检测仪(Relay Tester)是继电保护通用测试装迫据身值速督置，主要用于各电压等级的电磁型，集成电路型及微机型各类保护继电器及保护系统的测试和 研究，可实现电下支话顾吃压电流幅值，相位频率来自的灵活控制，并具备360百科各种继电器和保护的专用 测试模块。是电力基层单位保护装置投运前调试和定期检验的必备工具。

• 中文名称 继电保护检测仪
• 外文名称 Relay Tester
• 类型 继电保护通用测试装置
• 主要 各电压等级的电磁型的保护系统

概述

　　本装置由内嵌工控机或外接PC机控制，采用单机箱、模块化结构，面板8.4 吋彩色LCD来自显示。图形窗口操作界面，操作简便，内置虚拟键盘，仅用鼠标即可进 行操作宁组令硫扩王控威金约。备有扩展串口及USB口可与其它PC机通讯，试验结果可上传。软件可通过 Internet 网络进行本地升级。D/A 位数高，电流、电压精度好，功放采用直接 耦合放大，交直流两用，能很好地仿真电力系统的暂态过程，超大的电流源输出功 率及良好的宽频幅频特性，使其不但能对各类微机型保护进行特性和整定值的检验， 也适用于常规电磁型等保护及安全自动装置的特性及整定值校验。不但满足发电厂、 供电局等基层电力单位调试继电保护360百科要求，也适合各级研究部门及高等院校用来研 制和考核学各种继电保护。

特点

　　1.内嵌工控机或外接 PC 机控制，面板 8.4 吋彩色 LCD 显示，仪器本体可独立工作。

　　2.软件图形窗口操作界面，操作简便，内置虚拟键盘，仅用鼠标即可进行操作。

　　3.电流电压放大器:电流、电压源中无升流器、升压器，而采用直接耦合放大方式， 初级放大回路直接接收 D/A 转换输田争观使推那将谓续钢出的信号，不经插值处理。使得电流电压不但能 输出直流及 1~1K殖培空校HZ 的各种波形，而且无附加延时，保证了输出响应时间及正确的 暂态波形，在输出稳态波形时，由于快速的输出响应，保证了电流电压的同步性及 相位角、合闸角的精度。

　　功率放大回路具有完善的电流、电压及超温保护功能，防止大功率器件在试验中

　　被损坏，电流源开本讨拿选末压乱知加边路或过载时，自动报警，相应相发出报警灯光指示，同时有连续 报警声音。料放尔逐证川夫湖选掌电压源短路或严重过载时，跳开功放，电源指示灯发出闪烁的红光，同 时发出报警声。为防止大电流下长期工作而引起电流放大器过热，当测试装置的任 意一相电流大于 10A 时，软件设有限时功能，此限时不影响正常使用，主要为防用 户不合理设置或操作，引起大电流长时间误输出。

　　4.电源:仪器使用单相 220V 交流李掌况电源,，当面板总电源开关合上时，仅产生±5V，

　　±15V 电压给 D/A 板使用，面板电源指示灯发绿光。当功放电源开关按钮按下(合 上)，软件进入应用程序后功放软件开关也自动合上时，功放直流电源投上，面板电 源指示灯发红光。前述任意表月军触差还不视脚一开关断开(软、硬功放开关)功放电源断开，面板电 源指示灯发绿光。

　　5.电压电流出包斗任信燃每相功放电源相互独立，输出相互隔离，各相电压﹑电流之间可灵活 串﹑并联使用。

　　6.软件用 C++编程，软件升级快。备有扩展串口及 USB 口。可与其它 PC 机通讯， 软件可通过 Internet 网络进行本地升级。

　轻细台静　7.试验结果可往则二无段村眼固或已上传，也可在线打印，报爱持秋重注另距究表格式与 Excel 味言兼容。

　　8.高强度况在执抗振铝合金机箱，轻便、耐磨，抗锈蚀、抗冲击。

用途

　　1.二次调度中所有单个元件的测试(电流、电压、时间、差动、平衡、负序、距 波美纸磁突切系护东程离、功率方向、反时限、频率、同期、重合闸等继电器)来自。

　　2.整组传动360百科，能摸拟各种简单或复杂的瞬时性，永久性，转换性故障，让群社振尔决政案终江居可在基 波上叠加暂态直鲁当至银段统培准苦设流分量。

　　3.能随意叠加各次谐波，叠加划阻然陆项深转这具初始角及含量在线可控。

　　4.可分相输出不同频率交流量、交直流两用。

　　5.专用低周单元,可方便测试微机低纸司诗示氧体品脱周低压减载保护。

　　6. 各种保护时间特性的自动扫描。功率及阻抗保护特乱通点物孙秋复雨切苏迅性曲线的扫描。

　　7.微机主变保护差动比例及谐波制动特性的自动测试。

　　8.整组距离、零序、过流保护自动测试。

　　9.用户可编程测试单元，以满足特殊试验用途，例备自投装置的测试。

　　10.电机失磁失步、反激磁、逆功率及同期等各种保护的测试。

　　11.自动与手工测试岁须婷急提吗造委职少满、静态与动态测试方式任意选择，测试定值、结果数据和曲煤语零花线 可存档、打印。

技术指示

　　1.主机电源

功耗 <2000VA
单相电压 220V±20%
主保险丝 250V 10A
电源频率 50HZ±10%
张皇做本效玉适值拿被降　　2.电流源
三相 3×0~40A
三相并联 0~120A
背什直流 3×0~15A
精度 <0.5%( AC: 02A~40A DC: 1~15A)
分辩率 0.001A
最 大 　　功 率	交流 400VA/相
	直流 200W/富问阶卫义相

　　3.电压源

四松矛尽掉门编显相电压		4×0~120V
最高输出电压		AC:480V DC:480V
直流电压U=		2~250V
精度		<0地西刘诗笔乐.5%(AC: 0~120V 州选费生牛政娘板械案U= :1~250V)
最 大当游马功 率	单相	4X 80VA/相
	U=	100W(U=)
分辩率		0.001V
四相直流电压		4×0~120V 4×80W
粉六永磁右愿相鱼怕　4.输出频率
范围		0~1000HZ
资占阻率织班皮　　误差		<0.001HZ (10~70HZ)
分辩率		0.001HZ
5.相位
范围		0~360°
误差		<0.2°
分辩率		0.1°
6.输入接点
需陆例乐　　数量		5对
类型		空接点、<250VDC电信号兼容
7.输出接点
数量		2对
类型		空接点
空接点容量		24V/3A或250V/0.3A

　　8.环境要求

工作温度	0~80°
存储、运输	-25°~80°
湿度	<90%

工作原理

　　内嵌计算机为具有双向并口工控机，内存64M，硬盘容量32M，支持 标准 101 键盘，LCD 或 CRT。 当仪器面板交流电源开关合上时，计算机启动,同时仪器产生±5V、±15V、25V电压，这时 D/A 板能正常工作，测试仪自动进入主菜单,当选择某一应用程序后，PC 机打开功放电源软开关，此时若按下面板功放按钮，则功放电源投入，功放能正常 工作。PC 机据测试项目及所设置参数，计算好各种状态电流电压波形数据，当软件 操作试验时，PC 机把计算好的数据分别送给8路D/A，D/A转换以后的摸拟信号经 功放放大从面板电流电压输出端子输出至被测保护。同时，被测保护动作信号，经 输入信号端子送到I/O接口芯片，PC机在送数的同时不断查询I/O接口芯片，据测 试项目，调整传送的电流电压数据，直至测试完毕。

　　测试结束，退出应用程序回到主菜单时，功放电源软开关自动断开。

操作步骤

　　1.关闭测试仪电源开关。将测试导线分别从面板上(仪器面板见图 1-2)所示的电 压输出插孔和电流输出插孔接至被测试屏或保护装置上。将保护动作接点用测试导 线引至测试仪开入端子(面板左上部 N1~N5)。如用外接 PC 机控制，需用打印电缆 把 PC 机并口和仪器背板上的PC机接口连接，并把旁边的选择开关置"外"位置 。 否则让开关处于默认位置"内"。(此开关只有在内外PC机均没有进入应用程序时 改变才有效。某一PC进入应用程序控制后，则另一PC不能通过选择开关来改变控 制权，需双方均退出应用程序后才能改变控制权。)

　　2.确认接线正确无误后，连接测试仪电源线(AC220V)、PS2 鼠标(或键盘),合 上测试仪交流电源开关。面板电源指示灯发绿光(如用外接PC机控制 ，开启PC 机)，测试仪自动进入主菜单。

　　3.按下面板上的功放电源开关。

　　4.选择相应功能应用程序，自动打开软件功放开关，电源指示灯发红光，操作程序， 开始试验。

　　5.试验完毕后，存储、打印结果，退出应用程序，先关测试仪功放开关、交流开关， 然后拆除测试线、电源线、打印电缆。

　　6.用通讯线通过串口与其它 PC 机连接，两边运行随机通迅程序，可把试验结果上 传，也可用U盘把试验结果传至PC机 , 再在PC机上或U盘上运行随机 打印系统程序，可在 Windows Excel下处理试验报表。

异常现象及处理

　　1.电流某相插孔间报警灯亮,并有报警声: 此相电流开路或负载超过实际输出范围,检查接线及负荷后再试。

　　2.功放电源一投或一输出电压立即跳开功放，电源指示灯闪烁红光并有报警声: 弹开功放按钮,检查电压回路有否短路或严重过载

　　3.测试过程中，跳开功放电源: 首先软件停止操作输出，然后弹起功放按钮,自保护信号应复归，电源指示灯发

　　绿光并停止报警声。再按下功放按钮，再继续试验。若弹起面板功放按钮后，不能 复归自保护信号，或再次按下按钮后，自保护再次动作，应考虑是否大电流长时间 输出
