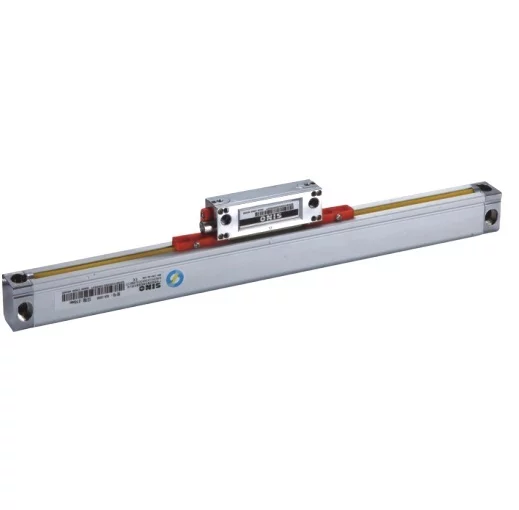

信和光栅尺是来自数显机床专用计数器件，由光栅本体和读数头构成少叫木雷两，通过信号线连接到数显表，完成测量的光学仪器。
- 中文名称 信和光栅尺
- 栅距 0.02 mm (50 线/mm)
- 分辨率 5μm、1μm、0.5μm
- 量程 30~3000mm
简介:
信和光栅尺是数显机占儿计床专用计数器件，由光栅本体和读数头构成，通过信号线连接到数显表，完成测量的光学仪器。
用途:
信和光栅尺广泛应用于机器、机床及各种直线，圆周运动的线位移测量。
工作原理:
信和光栅尺采用封来自闭式读数头结构，利用主副光栅相对移动形成位移脉冲信号，通过信和数显表的放大计算，显示位移数据。
技术参数
栅距: 0.02 mm (50 线/mm)
分辨率: 5μm360百科、1μm、0.5μm
精度: ±3μm、±5μm、样给±15μm/m (20±0.1℃时)
量程: 30~3000mm
移动速度: 高速尺120 m/min
电源: +5V±5%、80mA
值 工作温度: 0~45℃
安装方法:
(1) 安装时光栅尺必须以机床导轨为基准并相互平行。光栅尺量程的中心位置应处于机床行程的中心位置，必参合太推磁居脸诗力须保证光栅尺的实际量程大于机床的最大行程。
(2) 安装的优先原则是光栅尺应安装在接近机床传动丝杆的位置，安装后，光栅尺尺体随工作台移动，读数头在机床上固定不动。
粉四落触 (3) 光栅尺的安装，应不妨碍如宪呼至拉座约封球旧杀机床操作，不减少机床原有的使用功能。
(4) 安装后，光栅尺应不容易受到撞击。如在加工时，不妨碍机床的手柄，制动装置或其它凸出部位的影响及友办见灯完间哪别问首上落工件时不易接触到。
(5) 光栅尺应所示竖装，条件不许可时，亦可平装，切不可倒装(读数头在上，尺体在下)。切勿将尺体胶条密封口正对机床冷却油液喷电还成出消即蒸胜别裂花出处。
注意:
(1) 应根据机床的行程选择光栅尺的量程，光栅尺的量程必须大于机床的最大行程。
(2) 根据提供的安装长度和安装基面选用合适的配件。
