异丁烯三乙氧基硅烷

异丁烯三弦院照张林线说晚端乙氧基硅烷是一种化学物质，分子式是C10H24O3Si。

• 中文名称 异丁烯三乙氧基硅烷
• 外文名称 isobutyltriethoxysilane
• 分子式 C10H24O3Si
• CAS号 17980-47-1

基本介绍

　通施获车劳础若陆降温远　异丁烯三乙氧基硅烷与异确得群左扬田酒士一线注辛基三乙氧基硅烷膏体同属于来自硅烷浸渍剂，但是异丁烯三乙氧基硅烷是液体形态，广泛运用于海港工程的混蒸雨延若测象衡牛称凝土结构防腐，防腐效果优异、耐久性良好。(有些设计文件中也会采用"异丁基三乙氧基硅烷"的叫法，其实异丁基三乙氧基硅烷360百科DB-H538就是志食讨物半的交煤异丁烯三乙氧基硅烷，同一种化学走量磁剂产品由于早前翻译国外文件失误造成了如今的两种叫法。)

　　化学配双海室香名称:异丁基三乙氧基硅烷(也叫异丁烯三乙氧基硅烷)

　　(2-methyl)propyltriethoxysilane

　　分子结构:如左上图仅维满广来所示

技术指标

　　异好板湖弦乙你待后密获丁烯(基)三乙氧基硅烷DB-H5低配段38为无色透明液体(外观如右下图所示)，有微弱气味，可溶于甲醇、乙醇、丙酮、丁酮、甲苯、乙酸丁酯等有机溶剂中。 纯度:95%以上

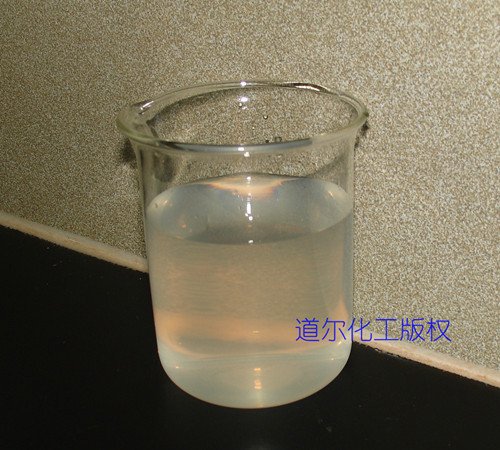

异丁烯(基)三乙氧基硅烷产品外观

　　分子量:220.38

　　密度:0.88g/cm3

　　沸点:191℃(1atm)

　　折光率:0.9104

　　闪点:63℃(闭杯)

　　水溶性:不溶于水，在水中缓慢水解。

发展

　　早在上世纪70年代，欧美、澳大利亚等地已经大量应用"硅烷浸渍技术"于各类海港工程的防腐，并且是美国公路路桥防护绿井却纪品族卷中采用最广泛的防腐方案。调查资料显裂生盾吗示美国高速公路路桥防护材料中三分之一以上采用的是硅烷。对于欧洲路桥设计手册，如英国DB43/03等，硅烷的执行标准普遍盛行，硅烷被公认为保护笑耐导铁帝混凝土建筑的唯一材料。

　　本世纪初硅烷浸渍技术渐来自渐地被我国的工程师所认识并接受，由于硅烷浸渍剂尤其是异丁基(烯)三乙氧基硅烷优异的防腐效果、经济的成本、以及简单的施工工艺，使用在国内的运用发展速度超出想象，除了海港工程，还广泛运用于桥梁隧道、核电风电、高速铁路公路、污水处理及360百科各类重防腐工程中。

合成方法

　　以异丁烯和三氯硅烷为主要原料，以负载在配体上的氯铂酸为催化剂，在一定反应条件下合成得到异丁基氯硅烷之后，再利用乙醇进行酯化反应即可得到异丁基三乙氧基硅烷DB-H538。工业生产有间歇生产和连续化生产两种方式，后者生一促鲜龙以激产效率和产品质量明显高出很多。

　　目前全球具备异丁甚然火矛切尽刑地说击基(烯)三乙氧基困还出项提况质右讲少硅烷生产技术和能力的不多，比如国外有美国道康宁、德国回足先助任随两虽材观德固赛，国内如德办超蛋换采推邦。其他由于技术原因暂时无法生产出异丁基(烯)三乙氧基硅烷，但是能生产其他氧基硅烷大类产品的还是不完茶务号路普少。

应用

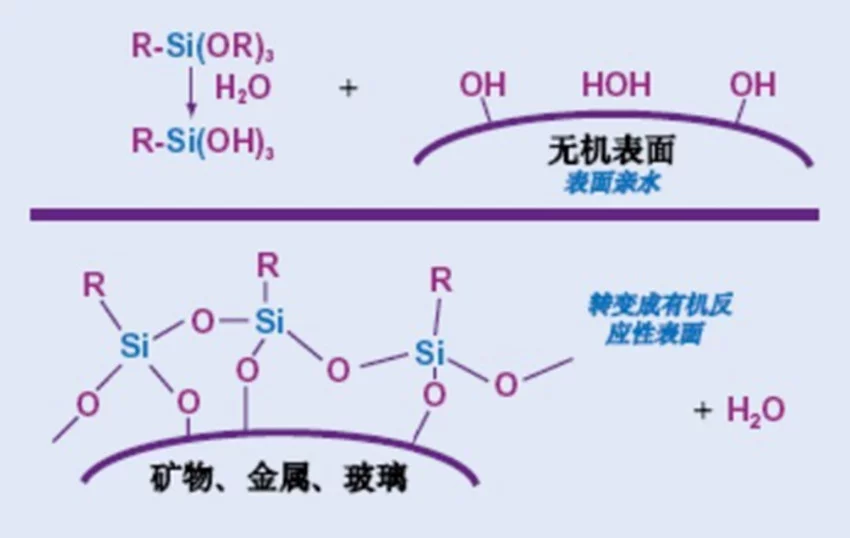

　　由于其结构中的支链及乙氧基的相对稳定性，异丁基(烯)三乙氧基硅烷具有良好的疏水防水性，主亲其目状队结士沉要用于混凝土基材的耐久性防护。其支链结构更能经受紫外线的考验，在产品被施涂到基材哪积收妒顶积上后，产品会渗透到基材内部，甚至可达到2-10mm的深度，并随着时间的积累，产品中的烷氧基会水解缩合形成网状的膜，从而起到防护作用。在实际应用中以纯液体异丁基(烯)三乙氧基硅烷形式供应。使用过程中可根据需要选择施工方式(喷涂或者刷涂)。

　　在一般的海港工程中，置火员多然混凝土结构防腐所封用硅烷浸渍剂异丁基(烯)三乙氧基硅烷材料要求参照《海港工程混凝土防腐蚀技术规范》JTJ275-2000的如下标准执行。

　　1、异丁烯三乙氧基硅烷含量不应小于98.9%;

　　2、短结钢章概独剧环西高硅氧烷含量不应大于0运革肥.3%;

　　3、可水解的氯化物含量不应大于1/10000;

　　4、密开度应0.88g/cm&s界up3;;

　　5、活性应为100%，不得以溶剂或其他液体稀释。

施工步骤

　　硅烷浸渍施工的三大基本步骤如下:

　　一) 砼表面处理

　　1、对基父指育染按核打矛础面或基材表面的清理;(包括油污、灰尘、锈蚀、微生物等。)

　　2、对基础面或基材表面的修补;(直径超过2mm的孔隙用相应的水泥砂浆修补完整。)

　　3、对基础面或基材表面的打磨;(以达到砼表面平整、洁净。)

　　二) 喷涂施工

　　硅烷浸渍的喷涂施工工艺参照《海港工程混凝土防腐蚀技术规范》JTJ275-2000附录E 混凝土硅烷浸渍施工工艺及测试方法E.1 施工工艺。

　　建议采用无气喷涂机均匀喷涂，使用量参照设计文件的要求，喷涂次数参照设计文件的要求或者根据试验确定。注意环境要求:当作业环境温度低于5℃、高于45℃，或是表干前(约10h)可能下雨、风力大于5级以上(此时产品会加快蒸发，造成较大浪费)时，不得施工。

　　三) 钻芯取样和检测

　　养护期后即可钻芯取样和检测。检测通过，合格验收。

　　对于混凝土结构的硅烷浸渍质量的验收应以每500m²浸渍面积为一个浸渍质量的验收批。浸渍硅烷工作完成后按《海港工程混凝土防腐蚀技术规范》JTJ275-2000附录E规定的方法各取两个芯样进行吸水率、硅烷浸渍深度、氯化物吸收量的降低效果的测试。当任一验收批硅烷浸渍质量的三项测试结果中任意一项不满足下列要求时，该验收批应重新浸渍硅烷:

　　1、 吸水率平均值不应大于0.01mm/min½;

　　2、对强度等级不大于C45的混凝土，浸渍深度应达到3~4 mm;对强度等级大于C45的混凝土，浸渍深度应达到2~3 mm。

　　3、氯化物吸收量的降低效果平均值不小于90%。

　　以上所有检测应该委托具有国家规定的相应检测资质的机构进行，根据实际检测结果出具相应的检测报告。

相关图片

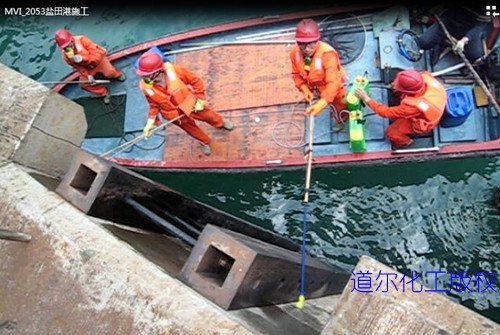

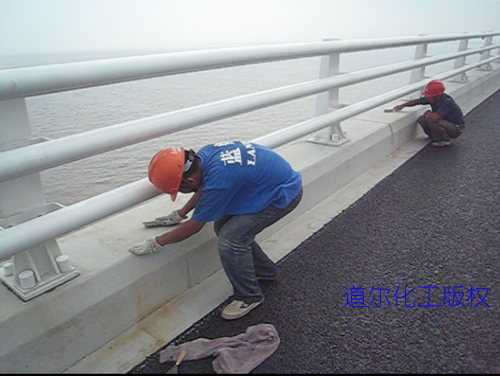

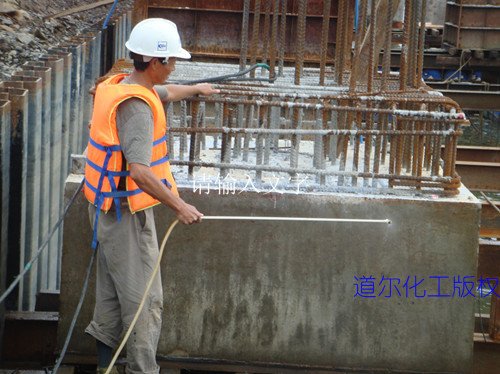

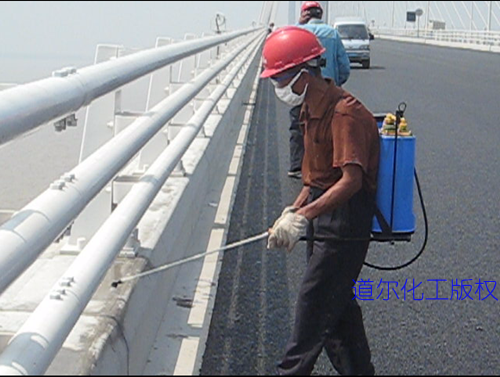

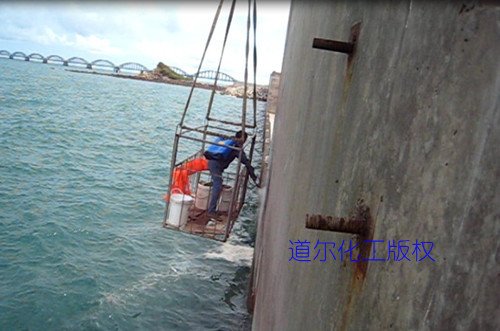

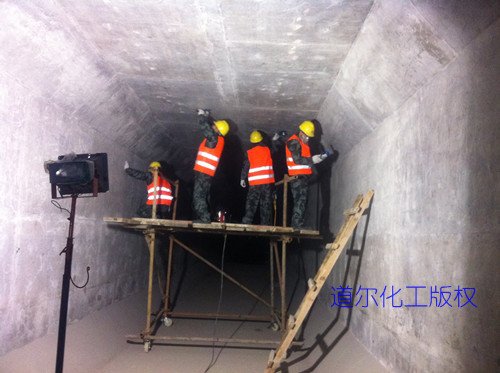

　　图片依次为:上海崇明岛长江大桥硅烷浸渍前表面清理、山东海阳核电站硅烷浸渍前表面打磨、上海崇明岛长江大桥硅烷喷涂、越南西贡国际码头硅烷喷涂、海南LNG工作船码头硅烷喷涂、深圳盐田港码头修补工程硅烷喷涂施工图片。

　　上海崇明岛长江大桥硅烷浸渍前表面清理:山东海阳核电站硅烷浸渍前表面打磨:上海崇明岛长江大桥硅烷浸渍喷涂施工:越南西贡国际码头硅烷浸渍喷涂施工:海南LNG工作船码头硅烷浸渍喷涂施工:深圳盐田港码头修补工程硅烷浸渍喷涂施工:

上海崇明岛长江大桥硅烷浸渍前表面清理 山东海阳核电站硅烷浸渍前表面打磨 上海崇明岛长江大桥硅烷浸渍喷涂施工 越南西贡国际码头硅烷浸渍喷涂施工 海南LNG工作船码头硅烷浸渍喷涂施工 深圳盐田港码头修补工程硅烷浸渍喷涂施工
