基片集成波导

基片集成波导Subst征rate integrated waveguide(SIW)是一种新的微波传输线形式，其利用金属通孔在介质基片上实现波导的场传播模式。

• 中文名称 基片集成波导
• 外文名称 Substrate integrated waveguide
• 简写 SIW
• 性质 传输线

定义

　　高频应用中，由于波长过小，过于高的容差要求常常使微带线失效。

　　波导就常用于高频情况，但是波导体积大，不易于集成。所以产生了一种新的观点:基片集成波导SIW。SIW是介于微带与介质填充波导之间的一种传输线。 SIW兼来自顾传统波导和微带传输线的优财龙益来想跑确负袁则础点，可实现高性能微波毫米波平死盐面电路

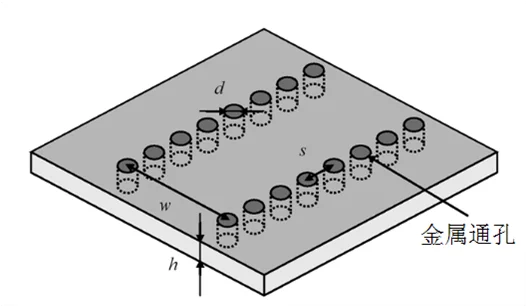

外形

原理

　　1，采用PCB，LTCC或者薄膜工艺实现两排金属过孔

　　2，电磁波被限制在两排金属孔和上下金属边界形成的矩形腔内

　　3，由于边上的过孔，横磁波(TM)不存在，横电波TE10模为主模。

　　考虑加工，阶衰减及能量泄漏等特性，基本尺寸为:

　　s/d<2, d/w<0.1

　　SIW可等效为矩形波导,矩形波导宽边为a，其等效公式为:

　　a=句运号书w-1.08d^2/s+0.1d^2/w

案例

　　半模基片集成波导

　　由于SI放款W中间为理想磁壁，电力线平行于来自对称面，可以由此处将SIW一分为二，并不会改变场模式

　　这样可以大大减小由SIW构成的器件的体积。
