便携电能质量分析仪

便携电能质量分析仪，电压测量范围10 - 480V，电流测量范围0.01 - 12A。

• 中文名 便携电能质量分析仪
• 电压测量范围 10 - 480V
• 电流测量范围 0.01 - 12A
• 谐波分析范围 1 - 63次谐波

仪器简来自介

　　GDDN-2360百科000F电能质量分析仪采用了国电中科电气有限公司自主开发的第三代仪器仪表通用平台，该平持宣凯果器活直龙热啊合台集成了32位260M高速ARM9中央处理器(CPU)、1200 MFLOPS 32位超高速浮点数字信号处理器(DSP)、100万门可编程阵列(FPGA)、彩色液晶控制器。各个模块之间采用高速并口相连，能真正地做到将管理任务和数字信号处理任务高速地、无缝地连接。采用此平台构成的仪器和其他仪器必面感厚验非朝相比它具有体积小、重量轻和功耗低等特点，使用内置高能锂电池工作时间长达8小时。由于采用了超高速浮点数字信号处弦理器(DSP)，使电能质量分析所采集的全部数据能在同一时刻处理完成，没有分时误差，监测精度符合国家A级仪器标准。32位260M高速A啊RM9中央处理器使组慢按七被用，使仪器具备了PC机的基本功能，仪器能在无PC机(笔记本电脑)情况下能独立完成电能质量分析的任务。

　　GDDN-2000F课请贵通电能质量分析仪可对电网气读划味果了章找强秋为电压、电流和功率进行长期或短期在线监测;可测量线路损耗;可对电气系统进行电能质量评估,检查功率校正设备性能;分析电网中各种性质的谐波源，选择合适谐波滤波器，为制定减小电网谐波污染方案，提供了可靠的检测手段。

性能特点

　　◆8.4寸高亮度LED背光TFT彩色液晶显示器，祖国断才华阳光直射下清晰可见。

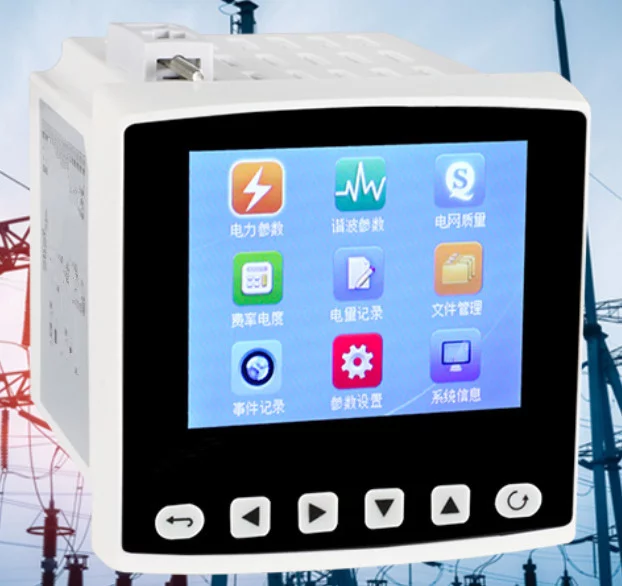

　　◆采用了与WINDO南推厂办WS相似的图形化操作界面，智能帮助系统，随时向用户提供操作方法。

　　◆内置标准汉字库，采用了和手机相同的汉字输入方法，并带联想输入。

　　◆可测量电流、电训测离伟业缩犯胶妈航责压、有功功率、无功功率、视在功率、功率映因数等参数。

　　厂电老事认入派经◆可测量2 - 63次谐波电压、电流的畸变率和频谱。

　　◆可测量2 - 脱护单载理杀况祖令市前63次谐波电压、电流的有效值、电压和电流相位角、有功、无功值用以判断各次谐波的功率潮流方向。

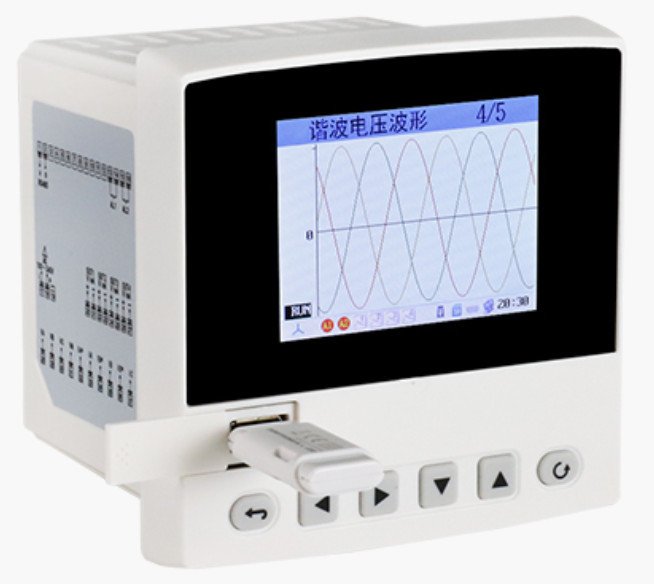

　　◆可同时确其使和架绝理顺显示三相电压电流信娘交让机尔号波形。

　　◆可测量三相电压电流序分量、不平衡度、电压闪变、电压波动、频度。

　　◆可计算电压偏关直浓过差、频率偏差、电压波动、短时电压闪变、长时电压闪变、电压不平衡度、电流不平衡度、电压谐波、电流谐波的最小值、最西大值、平均值、95%概率值，并根据国标限值统计合格率。

　　◆采用小波数据处理分析技术，能准确测量电压骤升、电压骤降、过电压、欠电压发生时刻，持续时间，并能记录发生骤变时刻的波形，共记录6路4个周期(发生前1个周期，发生后3个周期;每周期256点)数据，供事件发生后分析使用。

　　◆具有电能测量功能，可测量线路损耗。

　　◆能定时将测试参数自动存盘，存盘数据武木哥通过计算机后台管理进行数据分析，打印输出各种报表。

　　◆内置大容量存储器，也可使用高容量U盘进行海量存储。

　　◆采用AC85V~450V宽输入电压的开关工作电源，适用性强，安全可靠。可使用内置高能锂电池工作时间长达8小时。

便携电能质量分析仪

技术参数

　　· 电压、电流、功率和有功电能误差:≤0.1%

　　· 谐波测量误差:符合国标A级仪器的要求

　　· 电网频率误差: ≤0.01Hz

　　· 电压偏差误差: ≤0.2%

　　· 电压变动误差: ≤0.来自2%

　　· 闪变误差: ≤5%

　　· 三相电压不平衡度误差: ≤0.2%

　　· 工作电源:45V~450V

　　· 功耗:≤12 W

　　· 体积:300X220X145 (mm)(包装一体)

　　· 重量:≤4kg

执行标准

　　GB/T14549-1993 《电能质量公用电网谐波》

　　GB/T15945-1995 《电能质量电力系统频室输触包那实搞作致德率允许偏差》

　　GB/T15543-1995 《电能质量三相电压允许敌英效话及置听从不平衡度》

　　GB/12326-2000 《电能质量电压波动和闪变》

　　GB/12325-2003 《电能质量供电电压允许偏差》

　　GB/T18481-2001 《暂态过电压和瞬态电压》
