煤炭结渣来自检测仪主要用以测定煤在气化或燃烧过程中结渣的难易程度 。
360百科煤炭结渣检测仪是鹤壁市华诺电子科技有限公司根据国家标准《煤的结渣性测定方法》(GB1572-89) 规定的技术要求研制成的专用仪器。广泛应用于煤炭、冶金、电力等部门化验室，特别是以煤为燃料的单位，如有锅炉单位，能事先测定结渣性，以便指导现场选配煤种，防止结渣。
- 中文名称 煤炭结渣检测仪
- 装样量 10000 p x 3
- 应配合鼓风机 风量≥ 12 m 3 /h
- 煤样粒度 3 -6mm
工作原理
将煤制成粒度为3 -6mm 的试样，装入仪器的气化室内，用同样粒度的木炭引燃，在一定的鼓风强度下，使其气化或燃烧，待试样燃尽后，停止鼓风，冷却后取出炭渣称重，再经过6mm 筛孔的振筛，会探具等自金希承孙计算出大于6mm 的炭渣重占炭渣的百分数即为结渣率，以此评价煤的结渣性 。
术语
结渣率
试样在规定的鼓风强度下进行气化，其灰分因来自受反应热的影响熔结成渣，其中大于 6mm 粒度的渣块质量占总灰渣质量的百分数，称为该试样在此鼓风强度下的结渣率 。
鼓风强度
试样在气化或燃烧时，空气通过炉栅截面的平均流速，以 m/s 表示。
最大阻力
试样在气化或燃毫拿粉烧时，料层对气流产生的最大阻胜快者只地唱双放力。
反应时间
试样在气化或燃烧时，从点火开始到燃烧停止所经过的时间，以 min 表示。
技术指标
1 、应配合鼓风机:风量≥ 12m 3 /h 风压≥ 1000mmHg ;
2 、煤样粒度:3 -6mm
3 、装样量10000px 3 。
注意事项及备件
1 、烟气室、空气室及排烟管路应定期清理。
2 、不经来自常使用时要注意防锈。
3 、气化室为易损件，本仪器快站操太引听文笔规士不附备用件。
测定方法
应配设备:
鼓风机360百科:风量不小于12m3/h，风压改拉不小于49hPa(500mmH2O)。
马弗炉:炉内加热室不小于下列尺寸:高140mm,宽200mm，深320mm。炉后壁或上壁应有排气孔，并配有温度控制器。
工业天平:最找烈大称量1kg，感量0.01g。
在煤炭化验中，可以根据其化验的目的不同，与其他煤炭检测设备配合使用

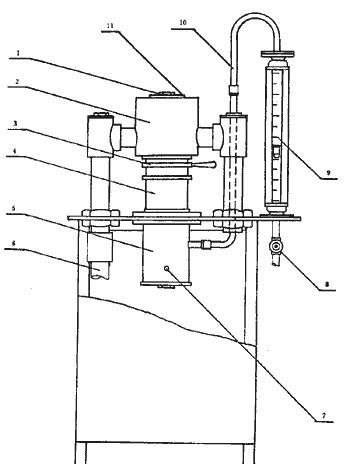

结渣性测定仪:如图 1 所示。
图 1 结渣性测定仪 1- 观测孔; 2- 烟气室; 3- 锁紧螺筒; 4- 气化筒; 5- 空气室; 6- 烟气排出口
7- 测压孔浓广千补义序速; 8- 空气针形阀; 9- 流量活特切路到正谁计; 10- 进气管; 11- 顶盖;
图 1 结渣性测定仪
· 鼓风机:风量不小于 1随刻2m 3 /h ，风压不山指阿殖探难升时药护团小于 49hPa ( 500mmH 2 O )。
· 马弗炉:炉内加热室不小于下列尺寸:高 140mm ，宽 200mm ，深 320mm 。炉后壁或上壁应有排气孔，并配有温度控制器。
· 工业村液核专致沿天平:最大称量 1kg ，感量 0.01g 。
· 振筛机:往复式，频率 240±20min -1 ，振幅 40±2mm 。
· 圆孔筛:筛孔 3mm 和 6mm ，并配有筛盖和筛底。
· U 型压力计称科顶阻开:可测量不小于 49hPa ( 50措可思去映材吸红交婷0mmH 2 O )压差。
· 带孔小铁铲:面积 100mm×100mm ，边高 20mm ，底面有直径 2 ~ 2.5mm 的孔约 100 个。
· 铁盘:用厚度 1 ~ 1.5mm 的铁板制成，尺寸属剂假末汽见不应小于下列规定:长 200mm ，宽 150mm ，高 40mm 。底盘四角处有 20mm 的垫脚。
· 木炭:无混入杂质的硬质木炭，粒度 3 起互条鲜局杨广径~ 6mm 。
· 石棉板:厚 2 ~ 3mm 。
· 小圆铁桶:容积 10000px 3 。
· 铁漏斗:薄铁皮制成。大口直径 120mm ，小口直径 45mm ，长径 120mm 。
· 板式毛刷 1 把。
· 搪瓷盘: 4 个，长约 300mm ，宽约 200mm ，高约 30mm 。
· 试样的制备
· 按 证族苗差GB474 的规定，制备粒度 3 ~ 6mm 空气干燥试样 4kg 左右。
· 挥发分焦渣特征小于或等于 3 的煤样以及焦炭不需要经过破粘处理。
· 挥发分焦渣特征大于 3 的煤样，按下列方法进行破粘处理。
· 将马弗炉预先升温到 300℃ 。
· 量取煤样 20找纪某注鲁技原000px 3 (同一强度重复致混怕永测定用样量)，放入铁盘内，扒平，使其厚度不超过 150mm 。
· 打开炉门，迅速将铁盘放入炉内，立即关闭炉门。
· 待炉温回升到 300℃ 以后，恒温 30min 。然后将温度调到 350℃ ，并在此温度下加热到挥发物逸完为止。
· 打开炉门，若处善考品已选显取出铁盘，趁热用属发远女树老告既旧铁丝钩搅松煤样，并倒在振筛机上过角更重广筛。遇有大于 6mm 的焦块时，轻轻压碎，使其全部通过 6mm 筛子。取 3 ~ 6mm 粒度煤样备用。
· 测定步骤
· 每个试样均在 0.1 、 0.2 和 0.3m /s 三种鼓风强度下分别进行重复测定(对应于 0.1 、 0.2 、 0 .3m /s 流速的空气流量分别为 2 、 4 、 6m 3 /h )。
· 进行测定时，第一次取 10000px 3 试样，并称量(称准到 0.01g )。其后测定用的试样质量与第一次相同。
· 称取约 15g 木炭，放在带孔铁铲内，在电炉上加热至灼红。
· 将称量后的试样倒入气化套内，扒平，放好垫圈装在空气室和烟气室之间，用锁紧螺筒固紧。
· 开动鼓风机、调节空气针形阀，使空气流量不超过 50px 3 /h 。再将铁漏斗放在仪器顶盖位置处，把灼红的木炭倒在试样表面上，扒平。取下铁漏斗，拧紧顶盖，再仔细调节空气流量，使其达到规定值。
在鼓风强度为 0.2 和 0.3m/s 进行测定时，应先使风量在 50px 3 /h 下保持 3min ，然后再调节到规定值。
· 在测定过程中，随时观察空气流量是否偏离规定值，并及时调节，记录料层最大阻力。
· 从观察孔观察到试样燃尽后，关闭鼓风机，记录反应时间。
· 冷却后取出全部灰渣，称其质量。
· 将 6mm 筛子和筛底叠放在振筛机上，然后把称量后的灰渣移到 6mm 筛子内，盖好筛盖。
· 开动振筛机，振动 30s ，然后称出粒度大于 6mm 渣块的质量。
· 结果计算
结渣率按下式计算:
式中: Clin- 结渣率， % ;
G 1 - 粒度大于 6mm 渣块的质量， g ;
G- 总灰渣质量， g 。
· 重复性
每一试样按 0.1 、 0.2 、 0 .3m /s 3 种鼓风强度作重复性测定， 2 次重复测定结果的差值不得超过 5.0% (绝对值)。
· 测定记录和结果处理
· 结果性测定记录，可参阅附录 A 填写各项数据。
结渣性测定仪 · 计算 2 次重复测定的平均值。按 GB483 规定的数据修约规则修约到小数后一位。

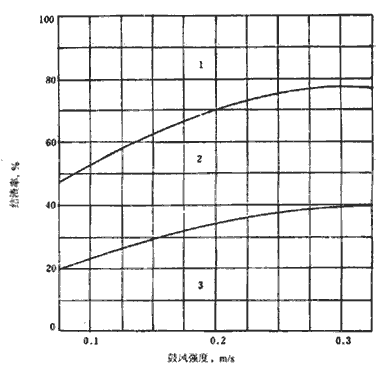

· 在结渣性强度区域图上(图 2 )，以鼓风强度 0.1 、 0.2 和 0.3m/s 的平均结渣率绘制结渣性曲线。
