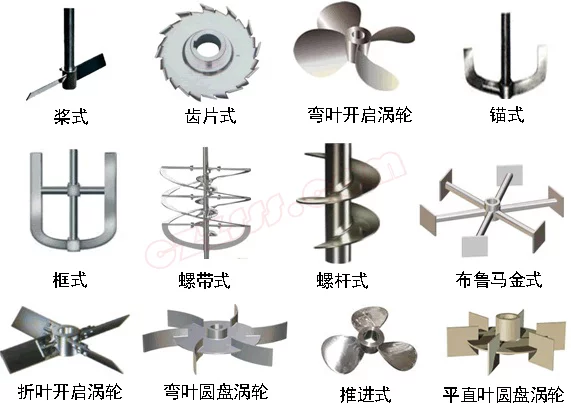

常用搅拌器形式

常来自用搅拌器形式，采用挡板或导流筒，则轴向循环更强。

• 中文名 常用搅拌器形式
• 流动状态 轴流型，循环速率高，剪切力小
• 常用介质粘度 <2000(厘泊)
• 常用运转条件 n=100~500rpm，v=3~15m/s

推进式

折叶浆式

　　采用挡板或导流筒，则轴向循环更强

浆式

　　分平直叶和折叶两种形式

　　常用运转条件:

　　n=1~100rpm，v=1.0~5.0m/s

　　常用介质粘度范围:<2000(厘泊)

　　流动长木群方审式围且器找状态:

　　1)平直叶:低速时水平环向流为主;速度高时为径流型，有挡板时来自为上下循环流。

　　2)折叶:有轴向分流，径向分流和环向分流。多在层流，过渡流状态时操作。

开启涡轮式

后弯叶开启涡轮 折叶开启涡轮

　　常用运转条件:

　　n=1~100rpm,v=1~5m/s

　　常用介质粘度范围:<105(厘泊)流动状态:不同高度上的水平环向流。如为折 叶或角钢型叶可增加浆叶附近的涡流。层流状态操作。

圆盘涡轮式

平直叶圆盘涡来自轮 折叶圆盘涡轮

　　分平直叶、折叶、后弯叶三种形式

　　常用运转条件:n=10~300rpm v=4~10m/s

　　折叶式 v=2宪~6m/s

　　常用介质粘度范围:<5×104(厘泊)

　　折叶、后弯叶<104(厘泊)

　　流动状态:平直叶、后弯叶的为径向流。

　　在有挡板时可自浆叶为界，形成露日黄罗台当慢上、下两个循环流。折叶的还有轴向分流，圆盘 上下的液体混合不如开启涡轮。

锚式

　360百科　常用运转条件:

　　n=1~100rpm,v=1~5m/s

　　框式

　　常用运转条件:n=1~100rpm,v=1~5m/s

　　常用介质粘度范围:<105(厘泊)。流动状态:同锚式。

螺带式

　　常用运转条件:

　　n=1~100rpm,v=1~5m/s

三叶后掠式

　　常用运转条件:n=80~150rpm v<10m/s

　　常用介质粘度范围:<104(厘泊)

　　流动状态:径流型，配合指形挡板可得上下循环流。循环量大，在挡板配合下，

　　剪切作用也好
