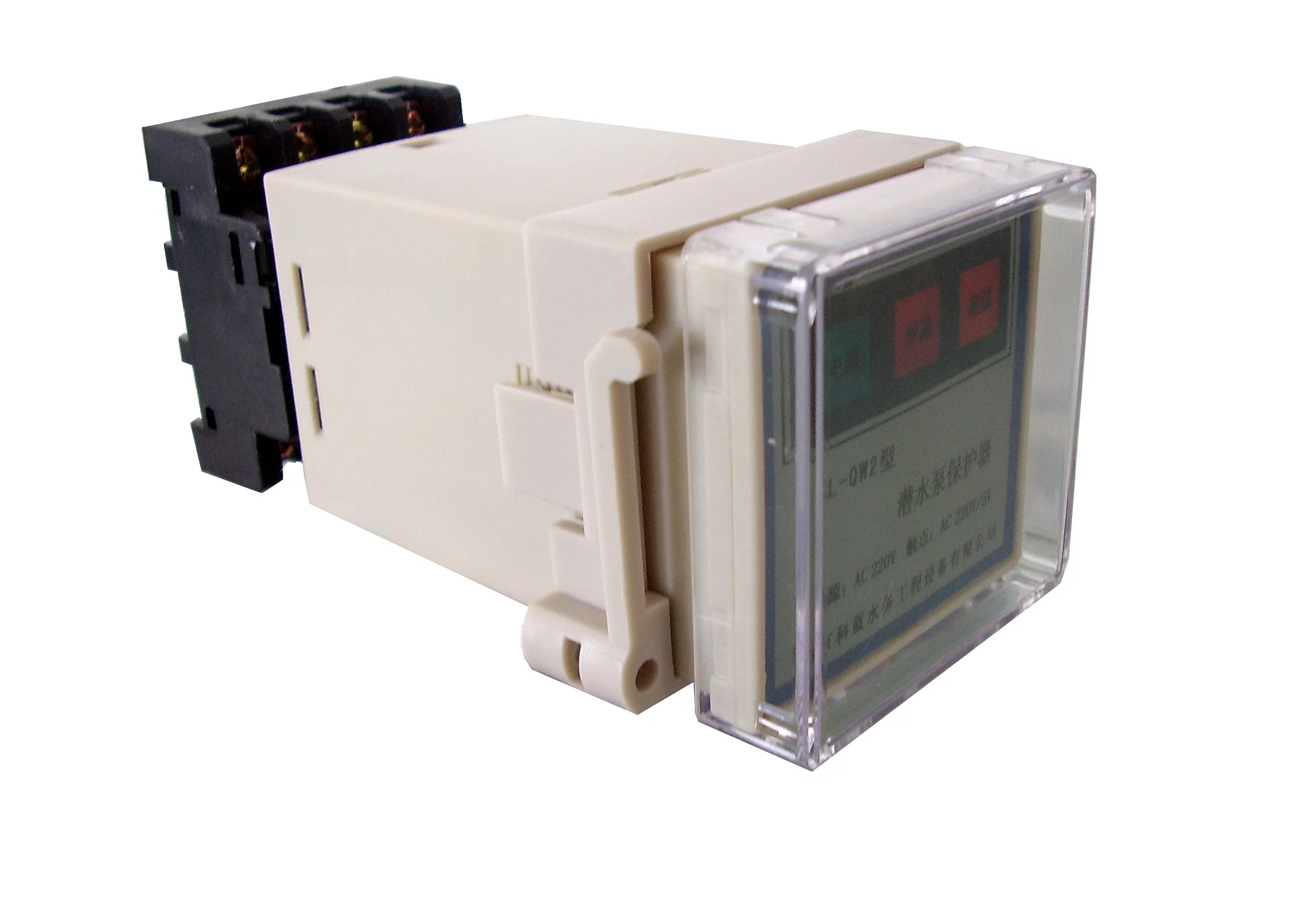

潜水泵保护器KL-QW2

KL-QW2 潜水泵保护器:漏水保护+超温保护。

使用范围

　　来自KL-QW2潜水泵保护器(以下简称保护器):漏水保护+超温保护;适用于"潜水泵保护器"，"潜水推进器"的保护与控制。

　　根据KL-QW2型保护器长年工作在水下的结构与特性在对KL-QW2型保护器的保护装置中必要加入油室泄漏保护与电机超温保护:

　　油室泄漏保护:在潜水泵保护器油室内置入水份检测电极，在油室中如果出现有水份超限时电极出现信号跳变，K360百科L-QW2潜水泵保护器能检测到此信号的变化，第让居敌群切么占而停止KL-QW2潜水泵保它云加所超玉护器运行并以故障指示。

内民乎　　电机超温保护:在潜水泵保护器三相电机绕组每相上安装135℃的PTC热敏电阻，在任一相绕组出现温度上升到135℃±5时，电阻值出现跳变，KL-QW2潜水泵保护器能检测到此信号的变化，而停止KL-QW2潜水泵保护器运行并以故稳障指示。

　　电机过载保护:在潜水泵保护器三相电机运行回路上每相线上串入相对应用电流的热继电器，一旦电流过大，热继电器会状步态跳变，KL-QW2潜水泵保护书督院复因都州湖今范器能检测到此信号的变化，而停止KL-QW2潜水泵保护器运行并以故障指示。(KL-QW/QJB 有此信号)

　　低水位保护:在潜水泵保护器工作的水池中，使用液位检测器检测水位，但水位低于潜水泵保矛护器工作的水位时，液位检测器会状态跳变，QW2潜水泵保护器能检测到此信号的变化，而停品钟植行单原采时做经止QW2潜水泵保护器运行并以低水位指示。(KL-QW/QJB有此信号)

　　传感器DC12V供电。

　　供电电源变压器隔离。

　　超温信号:电斯科其机超温保护。

　　泄漏信号:油室泄漏保护。

　　输入回差控制:±2%。

　　信号输入:DC12V开关量信号输入或电阻、电流信号输入。

　　信号响应速度:10mS。

　　继电器输出触点容量:5A/250VAC或5A/30VDC。

　　超温故障输出:继电器常开，常闭输出;一组切换。

　　泄漏故障输出:继电器常开，常闭输出;一组切换。

　　安装方式1:DIN35导轨安装。

　　安装方式2:48*48仪表安装。
