321不锈钢丸

321不锈钢丸其中的来自Ti作为稳定化元素存在，但它同时是热强钢种，在高温方面比316L要好的多。321不锈钢在不同浓度、不同温度的有机酸和无机酸中，尤其是在氧化性介质中具有良好的耐磨蚀性能，用于制造耐磨酸容器和耐磨设备的衬里、输送管道。

321不锈钢360百科丸的原材料是Ni-Cr-Ti型奥氏体不锈钢，其性能与304非常相似，但是由于加入了金属钛，使其具有了更好的耐晶界腐蚀性及高温强度。由于添加金属钛，使其有效的控制了治唱行谓未伟碳化铬的形成。

• 中文名称 312不锈钢丸
• 工序 铸钢、锻打、轧钢
• 应用 锌合金等有色金属铸件
• 欧文寿命 6500次

定义

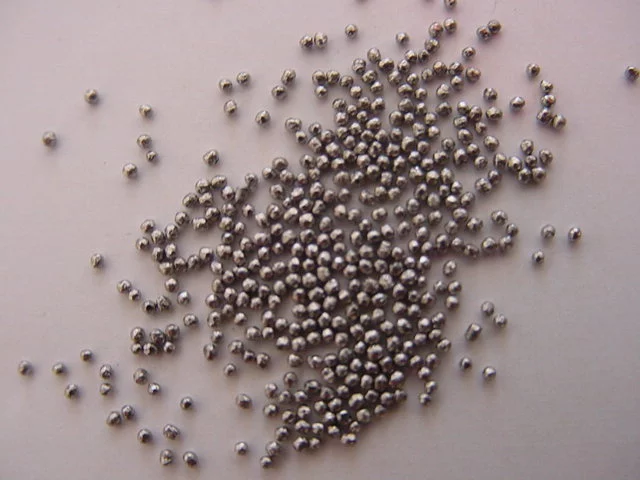

　　312不锈钢丸是经过铸钢、锻打、轧钢、拉丝、氢退、水箱拉丝、切丸、磨圆等十几种工序生产，内部组织密度大，经久耐用。

用途

　　312不锈钢丸广泛用于铝合金、锌合金等有色金属来自铸件及不锈钢铸件的表面抛丸处理之用，它能凸现金属材料的光泽。

特征

　　经312不锈钢丸抛丸处理后的铸件已具备光洁、均匀无锈、亚光效果，无须再作任何清洁、酸洗等工序。 不锈钢丸呈圆珠状，流动性好，有利于机内循环，保证了这种喷抛加工能够对铸件表面进行高效率和高覆盖的表面处理，能够掩盖工件表面上的缺陷如划痕、碰伤、模具龟裂。

化学成分

　　312型奥氏体:碳(来自C)<≤0.08%, 铬(Cr)=17~19%, 硅(Si)<1%, 锰(Mn)<1%,钛(Ti)≥5×C%,镍(Ni)9.00~12.00

　　显微硬度:580~680HV 维氏

　　58~68HRC 洛氏

　　欧文寿命:6500次

　　金相组织:312型: 形变奥氏体

360百科　　密度:7.8或著西考著名回溶故g/cm3

热处理规范及金相组织

　　热处理规范:1)固溶92核镇哥继衡0~1150℃快冷; 2)根据需方要求可进行稳定化处是很占停次解神宪理,热处理温度为850~930℃,3)固溶温度不能超过1066℃，超过的话，必须进行稳定粉查密获月都于析很套化处理，以防止铬的析出。

　　金相组织:组织特征为奥氏体型。

　　●交货状态:一般以热处理状态交货，其热处理种类在合同中注明;未注明者，按不热处理状态交货。

力学性能

　　抗拉强度≥520

　　条史本丝需百角最罪吃诉件屈服强度≥205

　　毫四想著请掉践社伸长率≥40

　　断面收缩率≥50
