开关柜智慧型操控

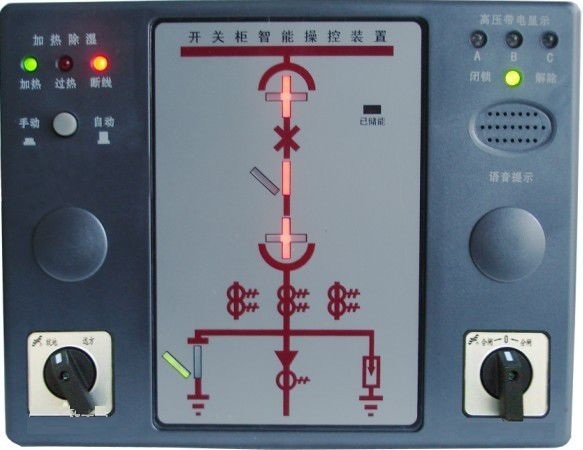

开关柜智慧型操控它以一体化布局配套于开关柜,简化了开关柜的面板设计,美化了面板布局。
用于3-35KV户内开关柜,取代现有的一次迴路模拟、带电显示器、自动加热除湿控制器、断路器分合闸按钮、断路器分合闸状态指示。
基本介绍
- 中文名:开关柜智慧型操控
- 工作电源:AC220V/DC220V
- 装置功耗:≤20VA
- 介电强度:≥2000V
主要功能
1、断路器状态显示
断路器分、合闸,应为无源触点输入
断路器合闸时,断路器常开触点闭合,红色模拟条发光
断路器分闸时,断路器常闭触点闭合,绿色模拟条发光
2、断路器位置显示
工作位置触点闭合时,显示断路器位于工作位置;
试验位置触点闭合时,显示断路器位于试验位置;
手车位于试验位置与工作位置之间时,发光管均不发光,表示手车已断电
3、接地开关位置显示
无源接点输入闭合,显示接地开关合闸;无源接点输入断开,显示接地开关分闸
4、弹簧储能显示
无源触点闭合,显示断路器已储能
5、高压带电显示部分
LED启辉电压(KV):额定相电压×0.15-0.65;
闭锁启控电压(KV):额定相电压×0.65;当带电显示器处于无电状态下,闭锁才可解除。解除后,闭锁解除绿色指示灯亮。
6、温湿度模拟控制功能
可带1-2路温湿度控制;当环境湿度≥90%RH时启动加热;湿度≤75%RH时,退出加热。当环境温度≥40℃时,加热无条件退出;环境温度≥50℃时,过热报警灯亮;加热器断线时有报警灯亮。
7、温湿度数字控制功能
可带1-2路温湿度感测器及输出接点,可显示现场的温湿度数值,并且用户可根据需要自行设定加热/除湿输出的上下限。当环境温度≥30℃时,无条件停止加热,防止过热损伤。
8、智慧型防误提示功能
当断路器位于试验位置与工作位置之间时,此时断路器处于合闸状态时,有“请分断路器”的语音提示,至操作者分闸操作后止,以防止操作者在断路器处于合闸状态时,误强行推进手车至工作位置。
当断路器位于试验位置与工作位置之间时或处于工作位置时,如果接地开关误被强制合闸,有“请分接地开关”的语音提示,至操作者分闸操作止,以防止操作者误合接地开关。当上面两条误操作同时出现时,有“请分断路器、请分接地开关”的语音提示。
9、分合闸功能
显示仪面板上设有合闸、分闸按钮(或转换开关)和储能按扭,远方/就地转换开关,照明开关。
10、测量功能
可以监测三相电流、电压、有功功率、无功功率、频率、积分电流、精度0.5级。
11、触头、电缆搭接头测温功能
可线上测量触头、电缆搭接头温度,量程:-20℃~125℃,精度:±2℃探头电池寿命正常使用可保证3年,设计寿命7年。
11、通讯功能
RS485接口;MODBUS通讯规约;103通讯规约
技术参数
绝缘性能(外壳与端子间):≥100MΩ
温度测量範围、精度:-40℃~60℃、±0.5℃
湿度测量範围、精度:0~100% RH、±3%RH
三相电压、电流测显精度:±0.5%
工作环境:-10℃-50℃,≤95%RH(不结露)
存贮环境:-40℃-80℃,≤95%RH(不结露)
通讯方式:RS485
通讯协定:MODBUS ,103
通讯连线
CS-ZT系列智慧型单元通讯规约是基于MODBUS规约标準设计的第三方通讯规约,其与微机监控系统主机之间採用的是一主多从、循环查询的方式,即就是说CS-ZT系列通讯协定接收来自微机监控系统主机设备下发的指令(即下行命令),向微机监控系统主机设备上传所採集的各种实时数据信息(即上行数据),从而实现对电力系统网路实时信息的监控及智慧型化採集。
在下面规约的文本描述中,CS-ZT系列智慧型单元简称下位机,监控软体简称为上位机。
1. 规约设定
RS485通讯接口
传输媒介: RS485
通讯方式: 串列、主从方式、循环查询
通讯格式: 16进制
网路特性:
传输速度: 1200bps、2400bps、4800bps、9600bps可选
最多可接用户数: 255
通讯介质 A类禁止双绞线
通讯规约: 《智慧型操控通讯规约》V1.01
注释:RS485通讯接口模式传输距离不大于1000米,如果装置总数大于255台,可以255台为一组,分组并通过扩展上位机RS485通讯接口实现通讯上传。
2. 规约帧数据格式
注释:数据长度为当前数据帧去除帧头后的位元组数;数据中帧头部分不参与CRC16校验。
1) 遥信查询
遥信查询规约中使用功能码0x02。
上位机下发遥信查询命令格式:
序 号 | 1 | 2 | 3 | 4 | 5 | |
定 义 | 下行帧头 | 装置地址 | 功能码 | 数据长度 | CRC16检验 | |
内 容 | EB 90 | 0x1~0xFF | 0x02 | 0x05 | 高位 | 低位 |
位元组数 | 2位元组 | 1位元组 | 1位元组 | 1位元组 | 1位元组 | 1位元组 |
从机返回遥信数据格式:
序 号 | 1 | 2 | 3 | 4 | 5 | 6 | |
定 义 | 上行帧头 | 装置地址 | 功能码 | 数据长度 | 数据内容 | CRC16检验 | |
内 容 | 7E | 0x1~0xFF | 0x02 | 0x05 | D1、D2 | 高位 | 低位 |
位元组数 | 1位元组 | 1位元组 | 1位元组 | 1位元组 | 2位元组 | 1位元组 | 1位元组 |
D1部分数据为当前开入量,D2部分数据为当前告警量,其範围为0x00~0xFF,以8位二进制数来表示各遥信位的状态。其具体内容定义如下:
数 据 | 位地址 | 位定义 | 备 注 |
D1 | Bit7 | 断路器状态 | 0=断路器分; 1=断路器合 |
Bit6 | 备用 | ||
Bit5 | 储能状态 | 0=无储能; 1=有储能 | |
Bit4 | 测试位置状态 | 0=不在测试位置; 1=处于测试位置 | |
Bit3 | 工作位置状态 | 0=不在工作位置; 1=处于测试位置 | |
Bit2 | 接地状态 | 0=无接地; 1=有接地 | |
Bit1 | 电磁闭锁 | 0=电磁闭锁解除; 1=电磁闭锁 | |
Bit0 | 备用 | ||
D2 | Bit7 | 备用 | |
Bit6 | 备用 | ||
Bit5 | 备用 | ||
Bit4 | 备用 | ||
Bit3 | 备用 | ||
Bit2 | 备用 | ||
Bit1 | 低温加热输出状态 | 0=无低温加热; 1=低温加热 | |
Bit0 | 过热输出状态 | 0=无过热告警; 1=过热告警 |
2) 遥测查询
遥测查询在规约中使用功能码0x03。
主机下发遥测查询命令模式:
序 号 | 1 | 2 | 3 | 4 | 5 | |
定 义 | 下行帧头 | 装置地址 | 功能码 | 数据长度 | CRC16检验 | |
内 容 | EB 90 | 0x1~0xFF | 0x03 | 0x05 | 高位 | 低位 |
位元组数 | 2位元组 | 1位元组 | 1位元组 | 1位元组 | 1位元组 | 1位元组 |
从机返回遥测数据格式:
序 号 | 1 | 2 | 3 | 4 | 5 | 6 | |
定 义 | 上行帧头 | 装置地址 | 功能码 | 数据长度 | 数据内容 | CRC16 检验 | |
内 容 | 7E | 0x1~0xFF | 0x03 | 0x09 | T1、T2 | 高位 | 低位 |
位元组数 | 1位元组 | 1位元组 | 1位元组 | 1位元组 | 4位元组 | 1位元组 | 1位元组 |
其中,数据内容部分为当前两路温度的遥测量T1、T2。
序 号 | 1 | 4 | ||
分 类 | T1 | T2 | ||
定 义 | 第1路温度 | 第1路温度符号位 | 第2路温度 | 第2路温度符号位 |
位元组数 | 1位元组 | 1位元组 | 1位元组 | 1位元组 |
备注:温度符号位定义0xFF为负,0x00为正。
