20380型守卫级巡防舰
20380型「守卫」级巡防舰(亦称「守护」级)是俄罗斯海军新一代的多用途水面战舰,不但可执行反潜和打击水面舰艇的任务,而且还可为登入部队提供火力支持。
基本介绍
- 中文名:20380型守卫级巡防舰
- 外文名:The type 20380 guards class frigates
- 所属国家:俄罗斯
- 类别:舰艇
战舰介绍
装备有各种现代化武器系统、雷达和声吶系统,可摧毁水面、水下、岸上和空中目标,同时还装备现代化的防空和反潜防御系统,保障战场生存能力。该舰的出口型号为「虎」式20382型,计画安装两套「天王星」-E型反舰飞弹系统、1套「喀什坦」-M型弹炮合一防空系统、100毫米A-190E型通用火炮系统、2门30毫米6管AK-630M型舰炮、2套反潜鱼雷双管发射装置。舰上还有直升机库,舰载直升机主要用于对敌方舰艇实施飞弹攻击、反潜防御、侦察、目标指示数据传输、巡逻、搜救遇难人员。 “守护”级护卫舰简介:20380型护卫舰(俄语:Корветы проекта 20380,英语:Type-P.20380 Corvette,西方以首舰守护号«Стерегущий»称之为守护级护卫舰,英语:Steregushchy-class Corvette)是俄罗斯海军隶下的多用途轻型飞弹护卫舰。
90年代以来,俄罗斯已经没有全新的大型舰艇提案,就连维持苏联时代建造的一些大型远洋舰艇都显捉襟见肘,因此本级舰是俄罗斯在冷战后执行的第一个护卫舰建造计画,亦为普京执政大刀阔斧锐意改革之下俄罗斯经济复甦的展现。
本级舰主要任务为水面巡逻、查缉非法与反渗透侵入,可用雷达等电子装备侦测、监视周遭的海面与空域。舰上可配备30至100mm口径的火炮以及配套的雷达/光电射控系统,并能根据任务需求而快速换装舰上的武器与装备,例如反潜装备等,舰尾设有相关装备以缴收、存放非法设施的空间。本级舰能搭载直升机与小艇,可追捕航速20至25节的船舰。
“现代”号开火(想像图)

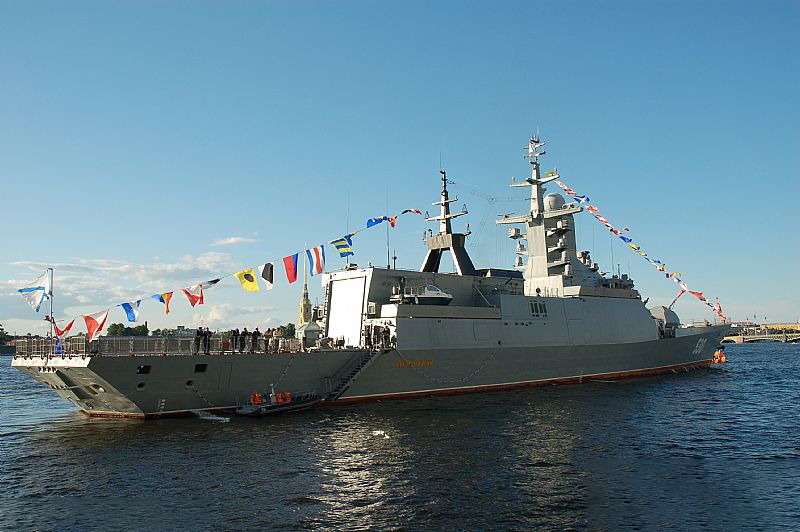

RFS Boiky FFG-532


武装方面,首艘Project 20380守护号与后续的Project 20381/20385有一些不同。首舰守护号舰首设有一门新型A-190M 100mm主炮,採用隐身造型的炮塔,最大射速高达80发/分,最大射程约20km,舰上共储存332发炮弹;B炮位装有一具CADS-N-1卡什坦(Kastan)炮弹合一近迫武器系统,整合有两门30mm机炮以及射程;烟囱两侧各有一门AK-630 30mm自动机炮,长距离反舰武装是两组四联装SS-N-25(Uran)反舰飞弹发射器,设定在主桅桿塔后方,此外还有四具固定式400mm鱼雷发射器,分置于两舷的舱门内。
舰上储有8枚Aquamarin公司生产的Paket-E/NE鱼雷,直径324mm,全长7770px,弹头重80kg,作战距离1400m,作战深度40m,速度25m/s,弹鼻配备声纳寻标器,其搜寻角度为正负各45度,搜寻距离400m。舰尾设有一个直升机库与飞行甲板,能搭载一架卡-27直升机。此外,20385型护卫舰还安装了两具5联装的RBU-1000火箭弹发射装置。

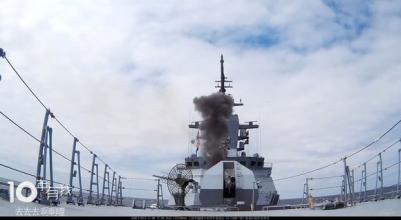

“海鹰”号发射9M96飞弹(想像图)

Project 20381的最主要区别,是取消B炮位的卡什坦炮弹合一近迫武器系统,原位置改装鲁道特(Redut)舰载防空飞弹系统的三组四联装垂直发射器(外型为方格状)。Project 20381是俄罗斯第一种採用鲁道特防空飞弹的舰艇。由于Project 20381属于中小型舰艇,其鲁道特系统只装置9M96E1/2中程防空飞弹(9M96E1射程40km,9M96E2射程120km)与9M100短程防空飞弹,而不会採用48N6系列长程防空飞弹;48N6系列採用Trace via Missile(TVM)导引,需要舰载火控雷达支援追蹤导控作业,而Project 20381显然没有相对应的雷达系统。每个垂直发射管能装填四枚9M96E1/2飞弹,或16枚9M100。Project 20381其他武器装备如舰艏AK-190M 100mm主炮、两门AK-630 30mm机炮、八枚反舰飞弹以及四具鱼雷发射器等,都与首舰守护号相同。而20385型最大的不同,就是除了艏部的16单元3S14垂直发射系统外,还在艉甲板的机库两侧各安装了8单元的“鲁道特”,装备12枚远程防空飞弹和16枚近程防空飞弹。
20385



基本数据
技术数据 | |
---|---|
标準排水量(单位:吨) | 1800吨(20380/20381)、2100吨(20385) |
满载排水量(单位:吨) | 2100 (Project 20380/20381)/2600 (Project 20385)吨 |
舰长 | 111.6米 |
舷宽 | 14米 |
吃水 | 3.7米 |
动力 | CODAD 2×DDA12000 柴油机/23320 |
乘员 | 99人 |
最高速度 | 26~27节 |
续航力 | 4000海里/14节 |
舰载机 | 1×Ka-27/28反潜直升机 |
船电系统 | |
---|---|
雷达 | 1×Furke-E E/F频3D多功能雷达 |
—— | 2×Sandal-V搜寻雷达 |
—— | 2×MR-231-2导航雷达 |
电战 | 4×烟幕弹发射器 |
—— | TK-25-2电子战系统 |
—— | PK-10诱饵系统(KT-216 120mm 发射器×4) |
声纳 | 1×Zarya-ME舰首主/被动声纳(整合有Vinyetka-M(No.1001) Minotavr-M、Anapa、Minotavr ) |
作战系统 | Sigma-E战斗系统 |
—— | 1×Ratep JSC 5P-10E Puma光电/雷达舰炮火控系统 1×3Ts-25E Garpun-B I频反舰飞弹火控雷达等 |
舰载武装 | |
---|---|
舰炮 | 1×A-190M 100mm舰炮 |
飞弹 | 8×SS-N-25反舰飞弹或6×SS-N-27反舰飞弹(20385不装) |
—— | 3×四联装Redut防空飞弹垂直发射器(Project 20381) /4 (Project 20385) (Project 20381共12管,Project 20385共16管。每管可装填四枚9M96E1/2中程防空飞弹,或16枚9M100短程防空飞弹) |
—— | 4x四联装3S14垂直发射系统,发射SS-N-27“炽热”反舰/巡航飞弹,设于舰艏(仅20385装备) |
近防 | 1ד栗树”炮弹合一近程防空系统(仅20380型首舰装备) 2×AK-630 30mm六管防空机炮 2x14.5mm“加特林”机枪 |
反潜 | 4×固定式400mm鱼雷发射器(备弹8枚) 2xRBU-1200反潜火箭深弹发射炮(备弹60枚,20385、20381装备 |
其他 | 2×舰载小艇 |
本级各舰
舰名 | 舷号 | 船厂 | 开工 | 下水 | 服役 | 隶属 |
---|---|---|---|---|---|---|
20380 | ||||||

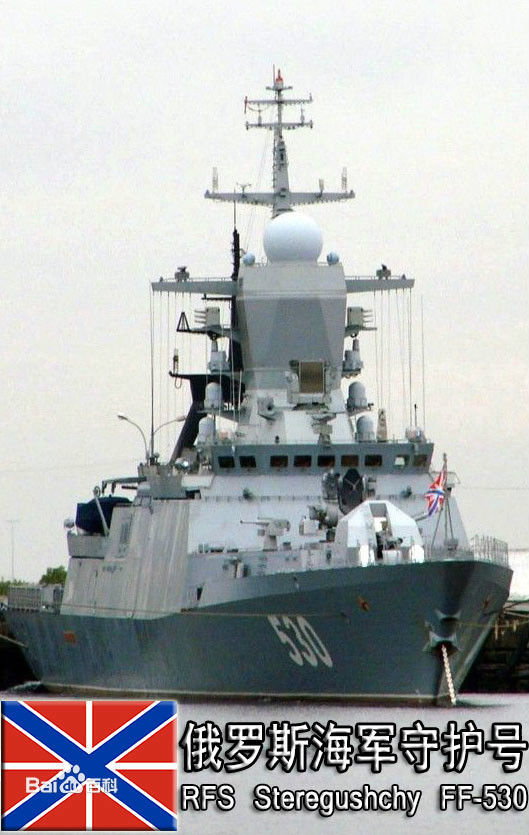

守护号 | 530 | 北方 | 2001.12.21 | 2006.05.16 | 2008.02.28 | 波罗的海 |
勇敢号 | 532 | 北方 | 2005.05.27 | 2011.04.15 | 2013.05.16 | 波罗的海 |
完美号 | 阿穆尔 | 2006.06.30 | 2015.05.22 | 2016 | 太平洋 | |
坚固号 | 545 | 北方 | 2006.11.10 | 2012.05.30 | 2014.07.18 | 波罗的海 |
响亮号 | 阿穆尔 | 2012.04.20 | 2015. | 2016.11 | 太平洋 | |
炽热号 | 北方 | 2015.02.20 | 2019 | 波罗的海 | ||
严厉号 | 北方 | 2015.02.20 | 波罗的海 | |||
俄罗斯英雄阿尔达尔-齐登扎波夫号 | 阿穆尔 | 2015.07.22 | 太平洋 | |||
20385 | ||||||
轰鸣号 | 北方 | 2012.02.01 | 2015 | 2016 | 北方 | |
敏捷号 | 北方 | 2013.07.25 | 2016 | 2017 | 黑海 | |
简.爱号 | 未知 | 未知 | 未知 | 未知 | 未知 | |
阿黛勒号(又名:“机警”号) | 未知 | 未知 | 未知 | 未知 | 未知 | |
鼓舞号 | 未知 | 未知 | 未知 | 未知 | 未知 | |
坚毅号 | 未知 | 未知 | 未知 | 未知 | 未知 | |
忠诚号 | 未知 | 未知 | 未知 | 未知 | 未知 | |
决心号 | 未知 | 未知 | 未知 | 未知 | 未知 | |
东方号 | 未知 | 未知 | 未知 | 未知 | 未知 | |
海鹰号 | 未知 | 未知 | 未知 | 未知 | 未知 | |
斯维尔德洛夫号 | 未知 | 未知 | 未知 | 未知 | 未知 | |
20381 | ||||||
机敏号(20381型试验舰) | 531 | 北方 | 2003.05.20 | 2010.03.31 | 2011.10.14 | 波罗的海 |
费利克斯.安德烈.捷尔任斯基号(又叫“警戒”号) | 未知 | 未知 | 未知 | 未知 | 未知 | |
光荣号 | 未知 | 未知 | 未知 | 未知 | 未知 | |
现代号 | 未知 | 未知 | 未知 | 未知 | 未知 | |
无畏号 | 未知 | 未知 | 未知 | 未知 | 未知 | |
乌克兰共青团员号 | 未知 | 未知 | 未知 | 未知 | 未知 | |
坚守号 | 未知 | 未知 | 未知 | 未知 | 未知 | |
缜密号 | 未知 | 未知 | 未知 | 未知 | 未知 | |
无瑕号 | 未知 | 未知 | 未知 | 未知 | 未知 | |
卓越号 | 未知 | 未知 | 未知 | 未知 | 未知 | |
指导号 | 未知 | 未知 | 未知 | 未知 | 未知 |
英雄战舰

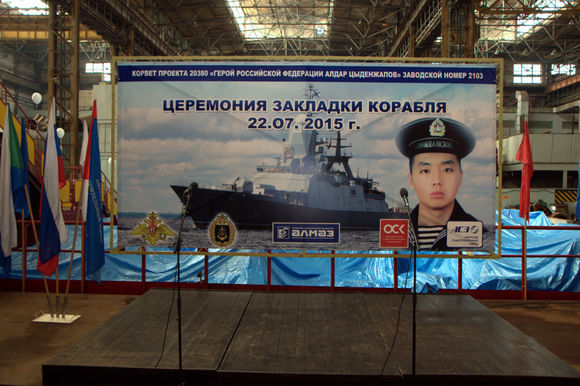

2015年7月22日,俄罗斯阿穆尔河畔共青城的“阿穆尔造船厂”船坞内正在举行新舰开工仪式。此次建造的是太平洋舰队的第三艘数20380警戒级隐身护卫舰。开工仪式没什幺特殊处,命名仪式才是亮点。俄军以一名亚裔水兵的名字将此舰命名为"俄联邦英雄阿尔达尔-齐登扎波夫"号。
阿尔达尔-齐登扎波夫是俄海军一名水兵的姓名,他在2010年9月24日太平洋舰队956型现代级驱逐舰“迅速”号锅炉舱着火事故中牺牲,被追授为俄罗斯联邦英雄称号。当时,“迅速”号燃料管线泄露着火,为了救了一艘现代级驱逐舰和348名船员,阿尔达尔-齐登扎波夫扑上去用身子堵住,阻止了一次大爆炸事故。 事后,阿尔达尔-齐登扎波夫被追授为俄罗斯联邦英雄称号。被称为“俄罗斯的黄继光”。
齐登扎波夫画像,可以看出他还有点稚气未脱
阿尔达尔-齐登扎波夫是俄海军一名水兵的姓名,他在2010年9月24日太平洋舰队956型现代级驱逐舰“迅速”号锅炉舱着火事故中牺牲,被追授为俄罗斯联邦英雄称号。当时,“迅速”号燃料管线泄露着火,为了救了一艘现代级驱逐舰和348名船员,阿尔达尔-齐登扎波夫扑上去用身子堵住,阻止了一次大爆炸事故。 事后,阿尔达尔-齐登扎波夫被追授为俄罗斯联邦英雄称号。被称为“俄罗斯的黄继光”。
